Awtomatikong Box Closing Machine

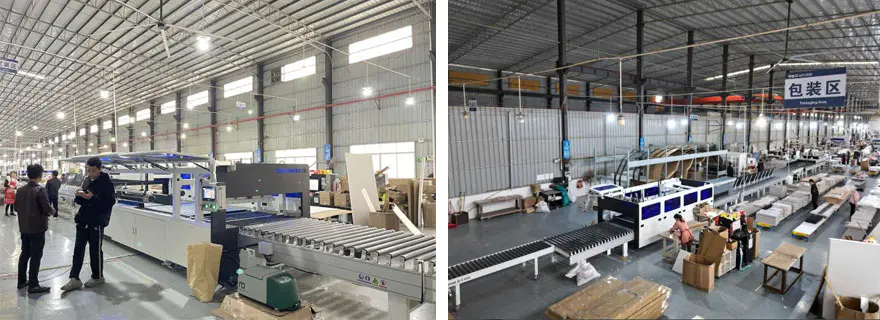

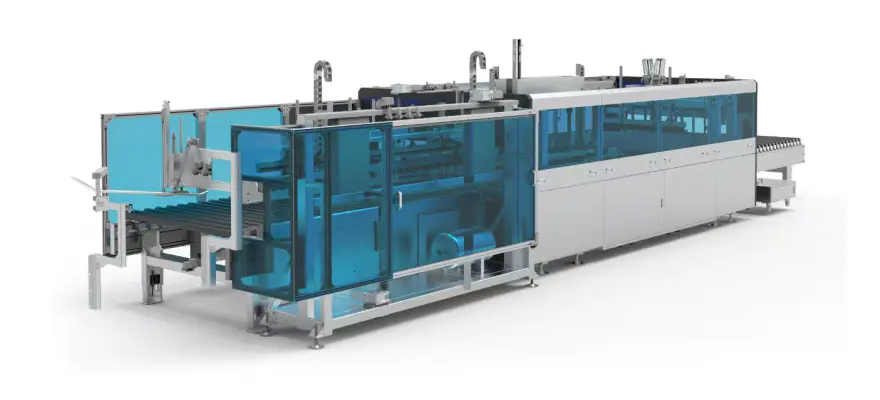

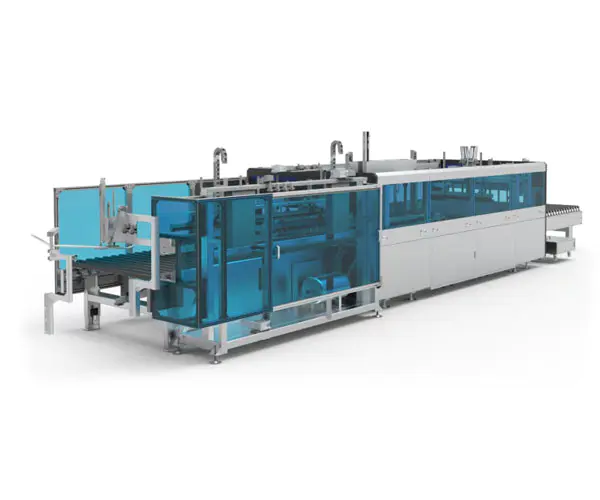

Larawan ng makina

Mga pagtutukoy ng makina

Sukat L*w*h (mm)	Machine self-weight （kg）	Power Supply （KW）	Pag -load ng Pag -load （Kg）	Taas ng pagtatrabaho （mm）
10200*2200*2260	Sa paligid ng 3200kg	10.9	50	800 ± 50

Mga parameter ng pagproseso

Haba ng pagproseso ng karton （mm）	Lapad ng pagproseso ng karton （mm）	Taas ng pagproseso ng karton （mm）	Kahusayan ng sealing (siklo/min)	Kapal ng corrugated paper (mm)
300-2900	200-1200	(Kapal ng kahoy na panel 18) 20-280	4-8	2.5-6

1. Mga Bahagi ng Core: Eva Mabilis na Pag-aasawa ng Mabilis na Melt Glue Machine; Servo Motor; Planetary reducer; Laser Rangefinder; kasabay na sinturon; Pillow Block Bearing; variable na dalas ng motor; Worm Gear Reducer;
2.Ang paghahatid ng mga roller ay gumagamit ng na -import na mga manggas ng goma ng PVC, na parehong nababaluktot at matibay;
3. Ang linear na mekanismo ng sealer ng kaso ay ginagabayan ng mga gabay na linear na katumpakan, tinitiyak ang mataas na pagiging maaasahan at tibay;
4.Ang kapangyarihan para sa mga clamp at pandikit na baril ay ibinibigay ng mga high-precision servo motor, na madaling kontrolin at mapahusay ang katumpakan ng kagamitan;
5. Ang makina ay maaaring magamit bilang isang standalone unit o isinama sa isang pasadyang linya ng packaging ng bahay, na nag -aalok ng maraming nalalaman at nababaluktot na mga pagpipilian sa paggamit.

1.Usage
A.Ang awtomatikong box closing machine ay ginagamit para sa pag-sealing ng mga high-end na kahon ng packaging ng kasangkapan.
B.Ang kagamitan na ito ay ginagamit para sa pagbubuklod ng mga karton ng mga modelo ng M/A-0410 at M/A-0419.
C.Ang ilalim ng karton ay unang nakadikit, kung gayon ang mga item na mai -packag at ang mga materyales sa padding ay inilalagay sa loob, na sinusundan ng pag -sealing ng makina.

2. Pangkalahatang Prinsipyo ng Paggawa
Ang buong kagamitan ay nahahati sa limang mga seksyon: ang seksyon ng pagsukat ng makina, seksyon ng feed buffer machine, seksyon ng tunnel sealer, ang seksyon ng transition machine, at seksyon ng pusher sealer.

A.During operasyon, ang nakabalot na karton, na may mga item na napuno sa loob, ipasok mula sa seksyon ng pagsukat ng makina kasama ang sanggunian. Ang lapad na sensor sa pasukan ay halos sumusukat sa lapad ng karton. Kapag naabot ng karton ang dulo ng seksyon ng pagsukat ng makina, pinigilan ito ng isang aparato ng baffle. Ang aktibong aparato ng clamp pagkatapos ay tumpak na sinusukat ang lapad ng karton, at ang aparato ng high-pressure plate ay tumpak na sinusukat ang taas ng karton. Pagkatapos nito, ang karton ay gumagalaw mula sa seksyon ng pagsukat ng makina sa pamamagitan ng seksyon ng feed buffer machine hanggang sa pasukan ng seksyon ng tunnel sealer.

B.Kapag ang karton ay pumapasok sa seksyon ng Tunnel Sealer, ang pandikit na baril sa pasukan ay nalalapat na mainit na matunaw na malagkit sa haba ng karton. Pagkatapos ay dumadaan ito sa channel ng sealing, na binubuo ng isang natitiklop na pagpupulong ng baras, pagpindot sa mekanismo, mekanismo ng side belt, at mekanismo ng counterweight belt - na bumubuo ng pagbubuklod ng mahabang bahagi.

C.Ang karton, kasama ang mahabang bahagi nito ay selyadong, gumagalaw sa seksyon ng paglipat ng makina at pinigilan ng aparato ng harap na baffle sa pasukan ng seksyon ng pusher sealer. Ang unang maikling bahagi ay pagkatapos ay nakadikit at selyadong ng aparato ng pag -spray, aparato sa pagpindot sa harap, at aparato sa harap ng sealing plate. Matapos ang unang maikling bahagi ay selyadong, ang karton ay pumapasok sa seksyon ng pusher sealer at gumagalaw paatras, kung saan ito ay tumigil sa likuran ng aparato ng baffle. Ang pangalawang maikling bahagi ay pagkatapos ay nakadikit at selyadong ng aparato ng pag -spray, likuran ng pagpindot ng plate na aparato, at aparato sa likuran ng sealing plate. Sa puntong ito, ang buong proseso ng sealing ng karton ay nakumpleto, at gumulong ito mula sa seksyon ng pusher sealer.

D.Ang pamamaraan ng sealing ng karton, na kinikilala ang lapad ng kahon, ay maaaring epektibong mai -seal ang mga karton ng iba't ibang laki sa panahon ng proseso ng pagpapakain nang hindi na kailangang i -input ang mga sukat ng mga kahon.

E.Para sa pagbubuklod ng batch ng mga karton na may parehong mga sukat, ang kagamitan ay maaaring lumipat sa mode ng batch. Matapos masukat ang lapad ng unang karton at inilalapat ang halagang ito sa buong serye, ang seksyon ng tunnel sealer ay nag -aayos ng laki ng channel at pinapanatili itong hindi nagbabago, sa gayon ay mapapabuti ang kahusayan ng sealing. Ang maximum na rate ay maaaring umabot ng hanggang sa 8 mga pakete bawat minuto.

Functional na istraktura

Hindi.	Item	Tampok
1	Feeder ng harap na seksyon	Makamit ang function ng pagpapakain ng mga pakete, mabilis, tumpak, at mahusay na naghahatid ng mga pakete sa mga itinalagang posisyon. Ang pangunahing sinag ay gawa sa carbon steel at pinahiran ng plastik. Upang matiyak na ang mga pakete ay tumpak na nakahanay, ang isang nakapirming gabay at mekanismo ng pagkakahanay ay ginagamit upang gabayan ang posisyon sa posisyon
2	Aparato sa pagsukat ng taas	Ang mga bloke ng pagpindot sa aluminyo ay ginagamit upang masukat ang taas ng mga pakete sa pamamagitan ng mga sensor ng electronic scale at pneumatic cylinders, at ang data ay pagkatapos ay ibabalik
3	Takpan	Pagpapahusay ng aesthetic apela ng kagamitan habang nagbibigay din ng isang tiyak na antas ng proteksyon, ang pangkalahatang istraktura ay pangunahing gawa sa baluktot na mga plato ng bakal na bakal na pinahiran ng plastik. Ito ay karagdagang pinahusay na may dalubhasang mga profile ng aluminyo at mga asul na asul na acrylic panel.
4	Rack	Ang frame ng makina ay gawa sa pamamagitan ng hinang na hugis -parihaba na tubo at mga plate na bakal, na sinusundan ng machining machining. Tinitiyak nito ang mataas na katumpakan ng pagpupulong at katumpakan ng pagpapatakbo, na ginagarantiyahan ang isang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan
5	Glandula ng glandula	Epektibong hawak ang tuktok na takip ng karton, naghahanda para sa kasunod na proseso ng pagbubuklod.
6	Harap at Rear baffles	Nakamit ang pagpoposisyon ng pakete. Ang mga linear bearings, kasabay ng mga chrome-plated shaft, ay nagbibigay ng gabay na gabay. Ang mga multi-stage pneumatic cylinders ay kinokontrol nang hiwalay at, kasabay ng gluing system, makamit ang pagsasaayos ng taas ng dalawang yugto. Tinitiyak nito ang parehong kalidad ng proseso ng gluing at epektibong humahawak ng package sa isang tiyak na posisyon para sa tumpak na pagpoposisyon.
7	Aparato ng pagsukat ng lapad	Ang pahalang na sistema ng kuryente ay gumagamit ng mga motor na may mataas na katumpakan kasabay ng mga reducer upang matiyak ang katatagan ng sistema ng paghahatid. Pangunahing responsable para sa pagtitiklop sa tuktok na flaps ng karton upang makumpleto ang pagkilos ng sealing. Ang mekanismo ay gumagamit ng mga gabay na gabay upang idirekta ang linear na paggalaw, na may kapangyarihan na ibinigay ng mga pneumatic cylinders at maraming mga balbula ng control ng bilis na kumokontrol sa air circuit upang makamit ang mabilis at matatag na operasyon.
8	Double cylinder na nagtutulak ng plate na mga bahagi ng mekanikal	Pangunahing responsable para sa pagtitiklop sa tuktok na flaps ng karton upang makumpleto ang pagkilos ng sealing. Ang mekanismo ay gumagamit ng mga gabay na gabay upang idirekta ang linear na paggalaw, na pinalakas ng mga pneumatic cylinders at kinokontrol ng maraming mga valves control valves sa air circuit upang makamit ang mabilis at matatag na operasyon.
9	Mekanismo ng glandula	Ito ay pangunahing responsable para sa pag -secure ng tuktok na takip ng karton upang maiwasan ang paglipat ng package. Ang mekanismo ay gumagamit ng mga gabay na linear upang idirekta ang linear na paggalaw, at ang sira -sira na disenyo ng pneumatic cylinder ay nagbibigay ng mas mahusay na pag -stabilize ng package.
10	Maikling gilid ng malagkit na pag -spray System	Ang gabay na riles ay may pananagutan para sa linear na gabay sa buong mekanismo pabalik -balik. Ang isang motor na high-precision servo ay nagbibigay ng isang matatag na mapagkukunan ng kuryente, at ang paggamit ng isang kilalang domestic brand ng planetary reducer ay tinitiyak ang maaasahang pangmatagalang output ng kuryente. Ang gabay na linear ay naka -install sa isang baligtad na posisyon upang maiwasan ito na mai -spray ng pandikit, tinitiyak ang malinis at matatag na patnubay.
11	Rear Discharge Machine	Upang makamit ang pag-andar ng paglabas ng package, ang isang dual-stage power system ay ginagamit upang mabilis, tumpak, at mahusay na maihatid ang package. Ang pangunahing sinag ay gawa sa carbon steel at pinahiran ng plastik.
12	Glue Machine System	Ang EVA mabilis na pagpapatayo ng mainit na matunaw na glue machine ay maaaring makamit ang parehong tuluy-tuloy at magkakasunod na pag-spray ng pandikit. Ito ay ganap na gumagana, madaling i -set up, at maginhawa upang mapatakbo.
13	Down na pagpindot ng mekanismo	Ang servo motor ay nagtutulak ng reducer upang paikutin ang elevator, nakamit ang tumpak na pagpoposisyon. Ang mga pneumatic cylinders ay ginagamit upang mabawasan ang timbang at siksik ang package, tinitiyak ang matatag at maayos na paggalaw ng pasulong.
14	Lateral pressure group	Ang pneumatic cylinders at linear guides ay lumipat at lumabas upang iposisyon at pindutin ang karton. Pinipigilan ng materyal na Teflon ang pandikit mula sa pagdikit, tinitiyak ang mas mahusay na compression ng karton.
15	Assembly ng Side Support	Ang servo motor ay nagtutulak ng reducer upang paikutin ang mga gears, na may mga gabay na gabay na nagbibigay ng paghahatid, pagkamit ng tumpak na pagpoposisyon sa panig. Ang seksyon ng pagkakahanay sa gilid ay gumagamit ng mga roller ng Teflon upang matiyak ang pare -pareho na bilis.
16	Gitnang Seksyon Sealing Sealing	Ang gitnang seksyon ng roller transmission ay gumagamit ng isang dual-stage power system, na nagpapabuti sa kahusayan ng pagpapakain ng package at binabawasan ang distansya ng mga posisyon ng paghihintay.
17	Pagpapakain ng pre-fold na istraktura	Feed pre-folding istraktura na may nakakataas na nakapirming suporta, gamit ang servo motor driven reducer drive screw precision control nakakataas; itaas na takip at mas mababang presyon gamit ang servo motor na hinimok ng reducer drive screw precision control lifting posisyon upang maabot ang posisyon ng taas ng karton; natitiklop na gilid ng roller gamit ang servo motor na hinihimok ng reducer drive screw control nakakataas ng control control ng cylinder na natitiklop na gilid ng roller mas mababang presyon upang makamit ang papel na balat ng haba ng balat ng balat para sa advance na pre-folding gilid, upang ang sealing box ay mas makinis;

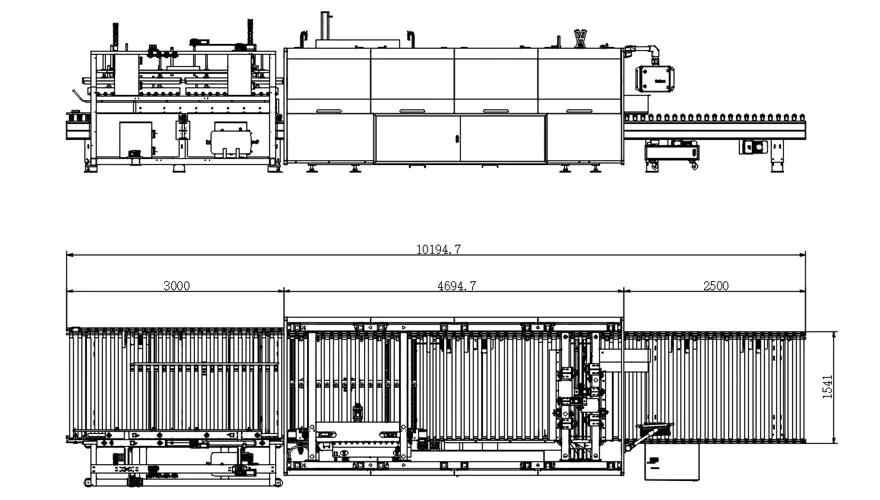

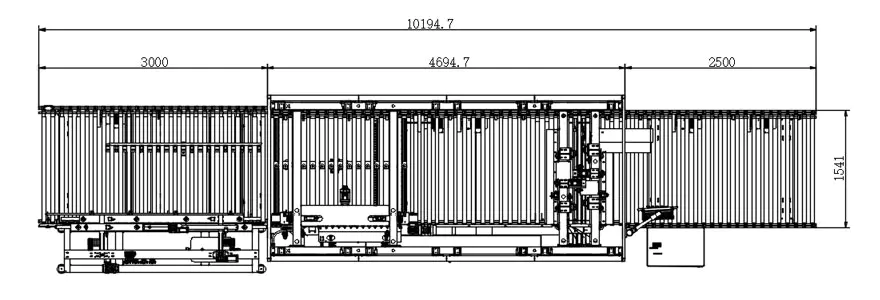

Tatlong-view na mga guhit

Ang diagram ng eskematiko ng mode ng proseso ng paggawa

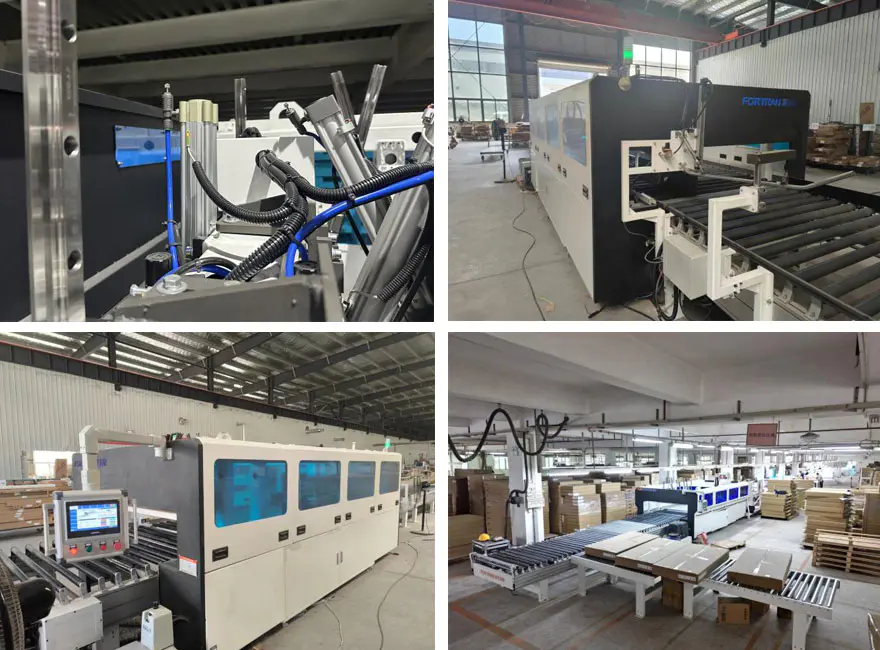

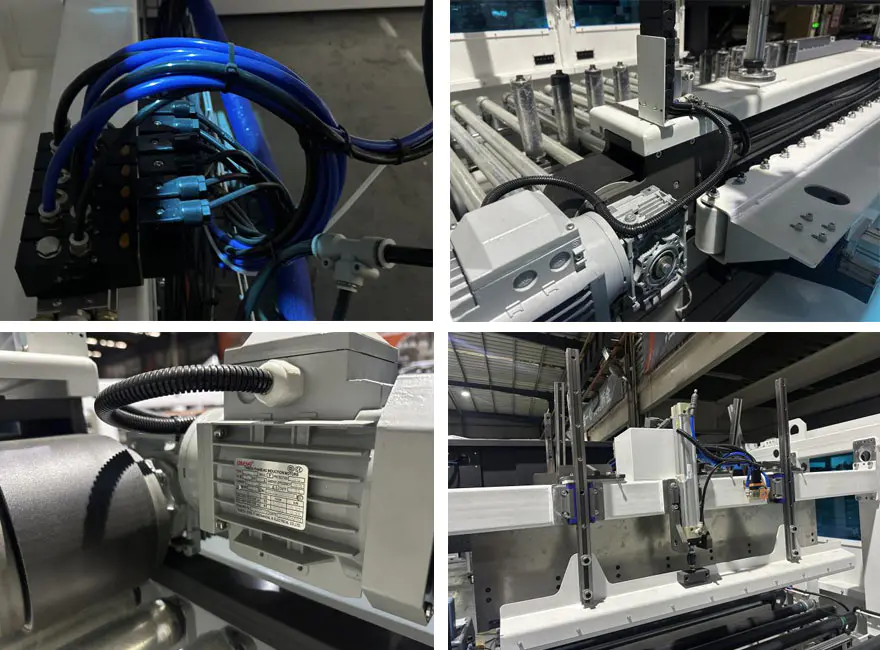

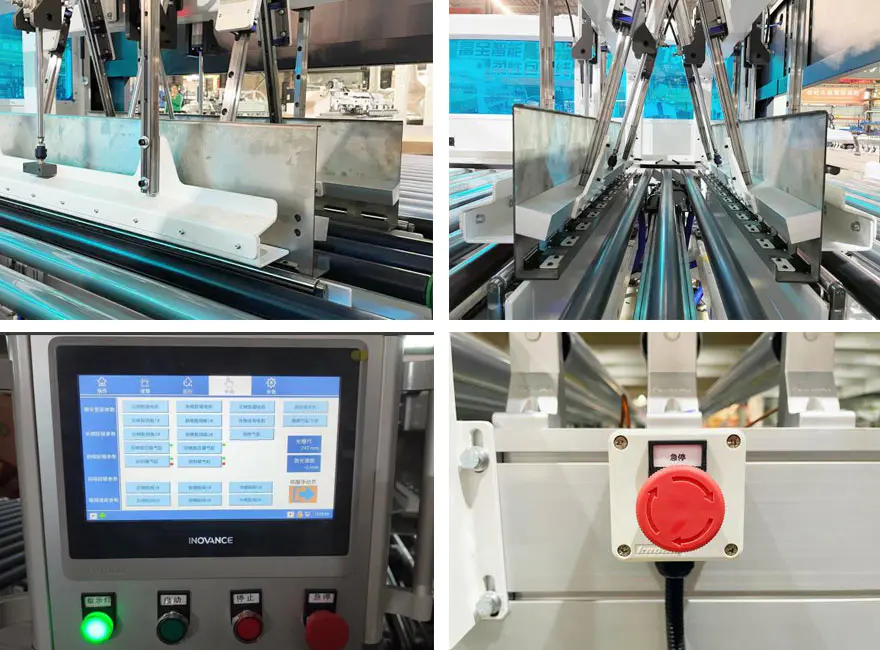

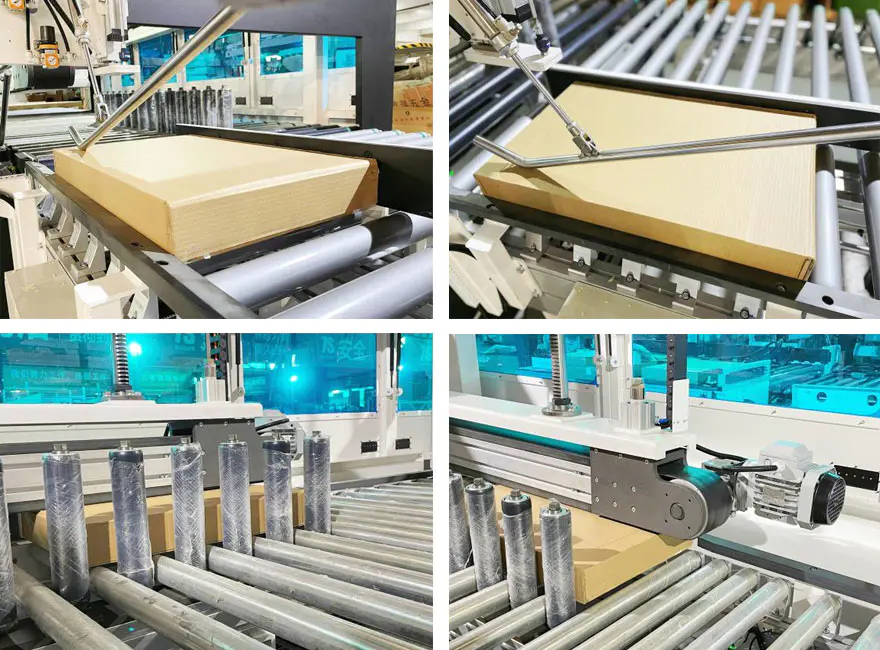

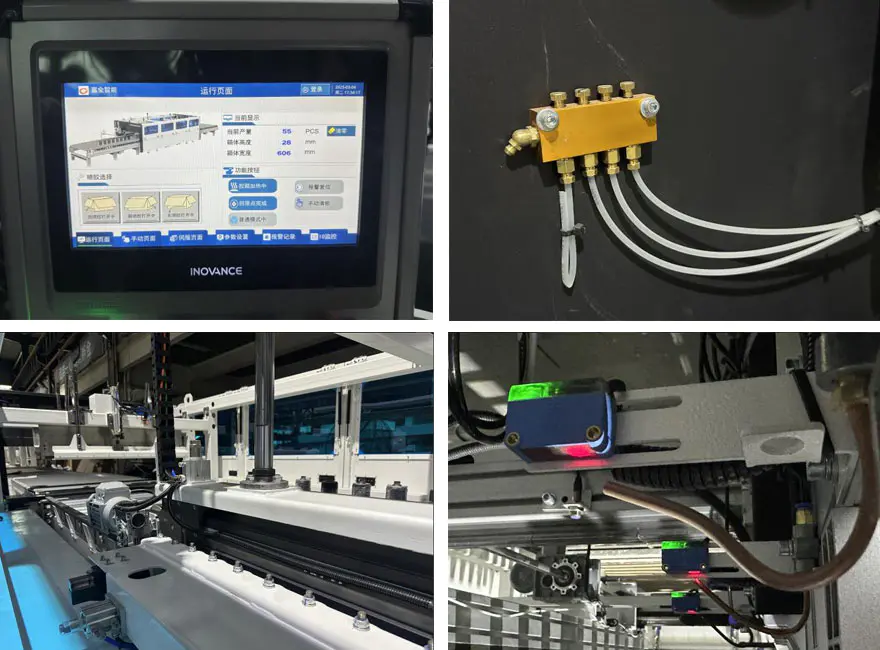

Mga detalyadong imahe

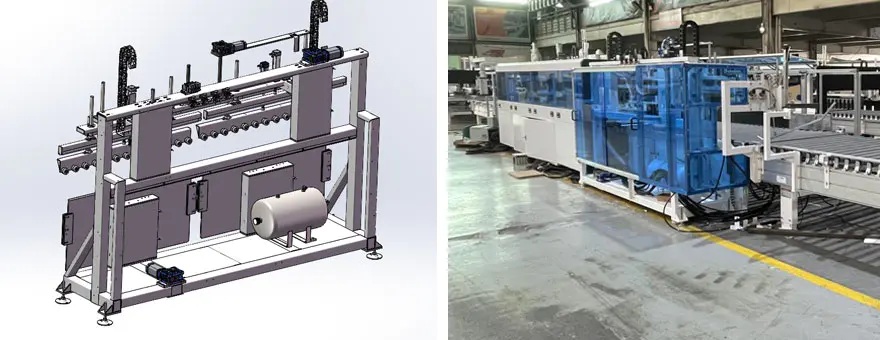

Pre-fold na istraktura

Listahan ng mga masusuot na bahagi at consumable

1. Listahan ng Mga Bahagi ng Mga Bahagi

Hindi.	Item	Mga pagtutukoy	Iminungkahing q'ty	U8 Numero
1	Ptee Roller	BZ-LFXJ-01-03-01-01	2
2	M16 Double-Ended Stud	BZ-FXJ-G-015	2
3	Teflon pressure wheel		4
4	Pagpindot ng sinturon (uri ng dual-gabay)	95-L3990 （Kapal3）	1
5	Side Alignment Belt (triple-gabay na uri)	195-L3742 （Kapal3）	1
6	Strip nababanat na sinturon	392*20*1.5	15
7	Ang pagbawas ng balbula ng presyon	GR20008F1	1
8	Inlet Throttle Valve	PSL8-02A	1
9	Lumulutang na magkasanib	F-M16X125F	4
10	Silindro	SAI 50x350s	1
11	Silindro	SAI50X300S	1
12	Slider	HGW30CC	1
13	Linear bearing mounting bracket	LHBBW20	1
14	Steel-core spliced ​​kasabay na sinturon	S8M-3984-25 (Buksan)	1
15	Slider	HGH25CA	1
16	Steel-core Seamless Synchronous Belt	30-S8M-800	1
17	Steel-core Seamless Synchronous Belt	30-S8M-872	1
18	Magnetic switch	HX-31R-2M	2
19	Solenoid Valve	4v210-08b	3
20	Goma shock absorber	SE-15 （Blue）	3
21	Plug-in relay	RXM4LB2BD	1
22	Relay Base	RXZE1M4C	1
23	Relay	RXT-F01	3
24	Proximity switch	IME08-02BPOZT0S	1

2. Listahan ng Mga Konsumable

Hindi.	Item	Mga pagtutukoy	Iminungkahing q'ty	U8 Numero
1	Pangunahing yunit ng filter mesh	133272	1
2	Lalamunan gasket	127028	6
3	Spray gun filter mesh	126150	3
4	Module ng ax nozzle	167400	6
5	24V Solenoid Valve	150236	6
6	Nozzle gasket	100368	12
7	Bakal na gasket ng bakal	107332	6
8	Kanang-anggulo ng nozzle 0.5mm	130897	4
9	Karayom	500661	1
10	Piston Pump Repair Kit	112757	1
11	Ax nozzle Repair Kit	167414	6
12	Backflow Valve Kit	163008	1
