Awtomatikong Box Folding Machine

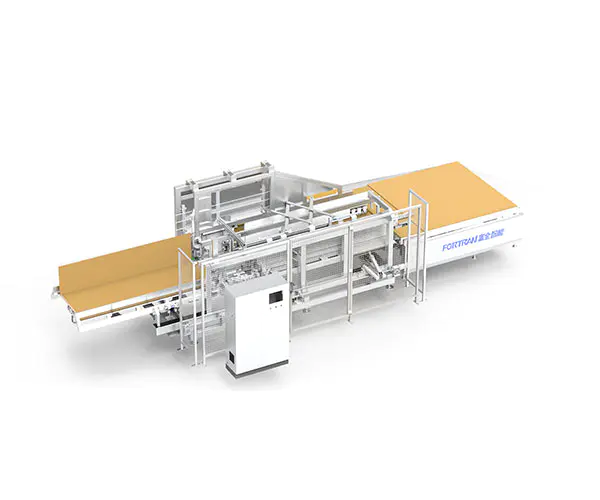

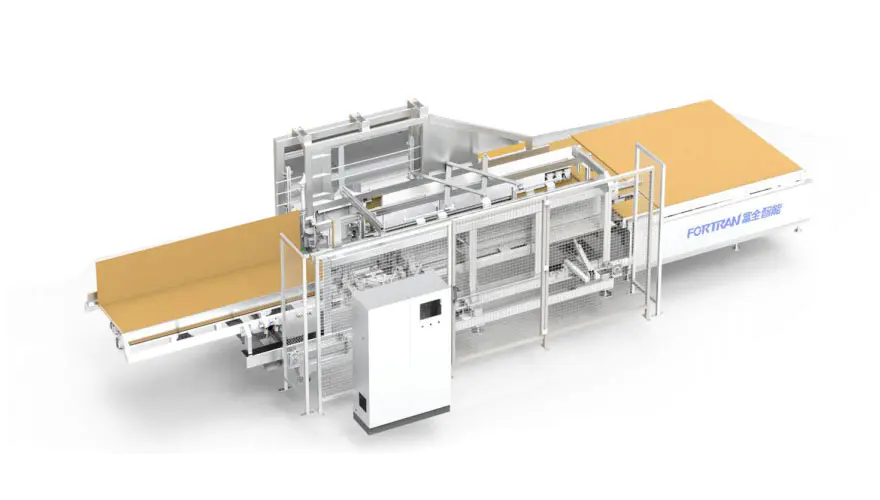

Pangkalahatang imahe ng makina

Mga parameter ng kagamitan

Panlabas na sukat L*w*h (mm)	Sarili ng Sarili ng Kagamitan （KG）	Power Supply (KW)	Pag -load ng Pag -load （kg）	Taas ng pagtatrabaho （mm）
9760*3550*2500	Mga 3700	4.5kw (hindi kasama ang yunit ng gluing)	50	830 ± 40 (hindi natukoy. Nakasalalay sa customer

Saklaw ng pagproseso

Saklaw ng pagproseso ng karton l （mm）	Saklaw ng pagproseso ng karton w （mm）	Saklaw ng pagproseso ng karton h （mm）	Folding Efficiency （beses/min）	Corrugated Paper Thickness （MM）
400-2800	320-900	40-250	5-7	2.5-6

1 Core Accessories Brand: Servo Motor-Inovance; Synchronous Belt-Gardner; Seat Bearing-TR; Frequency Conversion Motor --- Inovance:
2 Ang pangkalahatang rack pipe ay welded at naproseso ng gantry, na kung saan ay lubos na tumpak, maaasahan at masisira.
3 Ang linear na mekanismo ng natitiklop na box machine ay ginagabayan ng Precision Linear Guide Rail, na lubos na maaasahan at matibay.
4 Ang papel ng paghahatid ng suction cup ay nagpatibay ng isang mataas na precision servo motor, na madaling kontrolin at maaaring mapabuti ang kawastuhan ng kagamitan;

5 Ang makina ay maaaring magamit nang nag -iisa o kasama ang na -customize na linya ng packaging. Ang paraan ng paggamit ay mababago at nababaluktot

1 gamit

A. Ang awtomatikong box na natitiklop na makina ay ginagamit sa mga karton sa mga kahon;
B. Ang kagamitan na ito ay ginagamit upang gumawa ng mga kahon ng mga karton ng modelo ng M/A-0410;
C. Una, benchmark ang karton, pindutin ang kaukulang laki ng pag -input at magsimula, at ipasok ang kagamitan upang awtomatikong gumawa ng isang kahon;

2 Pangkalahatang -ideya ng Prinsipyo ng Paggawa

Ang buong hanay ng mga kagamitan ay nahahati sa limang bahagi: mekanismo ng platform ng pagpapakain, pangunahing mekanismo ng frame, naayos na mekanismo ng natitiklop na bahagi, mekanismo ng natitiklop na bahagi ng mobile, at paghahatid ng panggitna Mekanismo:

A. Kapag nagtatrabaho, ang pag -input ng screen ng operasyon ay tumutugma sa laki ng natitiklop na kahon; Matapos ang pagpoposisyon ay handa na, matapos ang balat ng papel ay nakahanay sa harap na benchmark at ang benchmark sa gilid sa positibong direksyon, pindutin ang aparato ng berdeng Start Button upang awtomatikong simulan ang tasa ng pagsipsip upang makuha ang balat ng papel sa pasukan ng seksyon ng natitiklop na kahon ng makina;

B. Ang tasa ng pagsipsip ay nagtutulak ng balat ng papel sa natitiklop na bahagi, at ang nakapirming gilid at ang gumagalaw na mahabang gilid ay tumutugma sa natitiklop na gilid na ipasok, at pagkatapos ay awtomatikong mag -spray ng pandikit sa tinukoy na posisyon ng spray ng pandikit, at ang posisyon sa pagtitiklop sa harap ay nakumpleto nang paisa -isa;

C. Matapos maabot ang front-end na natitiklop na kahon sa itinalagang posisyon, pagkatapos ng pababang presyon ng silindro ay masikip, ang pagsipsip ng tasa ay agad na bumaba at na-reset pabalik sa pinagmulan, at ang likod na pagsipsip ng tasa ay nakakabit sa likod na dulo ng papel at naghihintay para dito; Matapos ang nakapirming bahagi at ang gumagalaw na gilid na natitiklop na gilid ay gumagana nang sabay, ang pangkat ng flip ay na -reset pagkatapos makumpleto; Ang back-end suction cup ay nagtutulak ng balat ng papel pasulong sa posisyon ng paghubog ng back-end na natitiklop na kahon, at awtomatikong mag-spray ng pandikit sa itinalagang posisyon;

D. Matapos maabot ang back-end na natitiklop na kahon sa itinalagang posisyon, pagkatapos ng pababang presyon ng silindro ay masikip: pagkatapos ng naayos na bahagi at ang gumagalaw na gilid na natitiklop na gilid ay gumagana nang sabay, ang pangkat ng flipping ay nakumpleto at na-reset: ang paglabas ng motor ay agad na nagpapadala ng karton ng paghubog sa exit;

3 functional na istraktura "

Serial number	Pangalan	Pagkakaiba sa tampok	Modelo

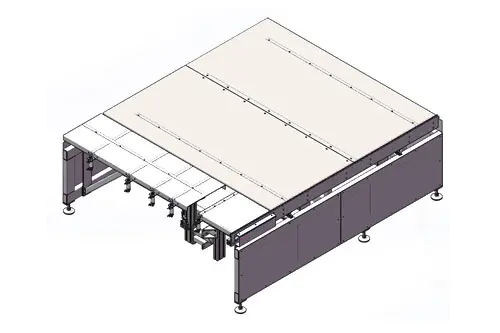

1	Ang istraktura ng talahanayan ng pagpapakain	Ang talahanayan ng materyal sa harap ay nakaposisyon sa posisyon ng flat board, at kinokontrol ng silindro ang pag -angat at pagpoposisyon ng pin; ang side servo motor ay tumpak na hinahanap ang posisyon ng paghahanda ng feed ng balat ng papel;

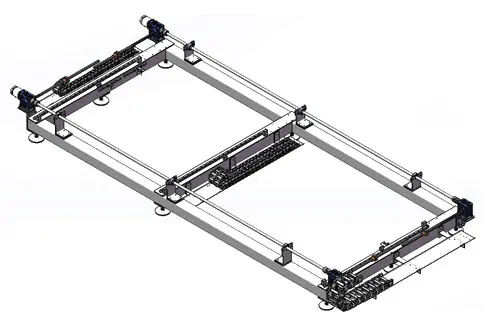

2	Rack Base Structure	Ang base ng mainframe rack, ang servo linkage control servo motor drive mobile folding mekanismo at ang median drive mekanismo ay mas tumpak;

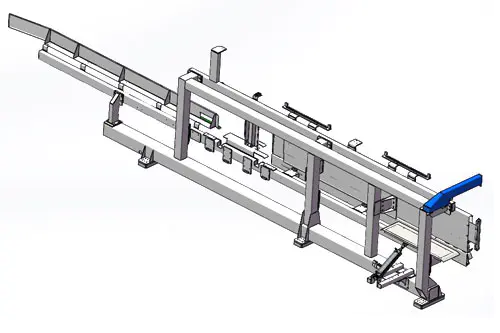

3	Nakatakdang bahagi ng natitiklop na set ng rack	Nakapirming bahagi ng natitiklop na frame, maikling gilid ng silindro na natitiklop, sheet metal na pantulong na gabay sa feed sa magkabilang panig; rack welding gantry machining; mataas na katumpakan ng pagpupulong, katumpakan ng mataas na operasyon, tinitiyak ang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan;

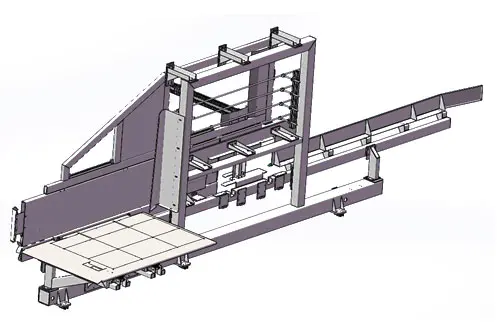

4	Mobile Side Folding Rack Set	Ang paglipat ng gilid na natitiklop na frame, matagal na cylinder na natitiklop, sheet metal na pantulong na gabay na nagpapakain sa magkabilang panig; rack welding gantry machining; mataas na katumpakan ng pagpupulong, katumpakan ng mataas na operasyon, tinitiyak ang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan;

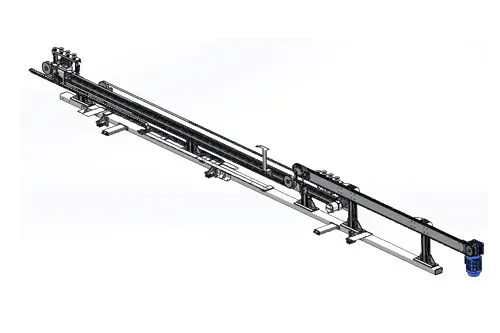

5	Limang bahagi ng mekanismo ng median drive	Ang servo control drive, ang pangkat ng gitnang suction cup ay nagtutulak ng paggalaw ng balat ng papel, ang paglabas ng motor ay nagtutulak ng chain upang himukin ang paglabas ng balat ng papel;

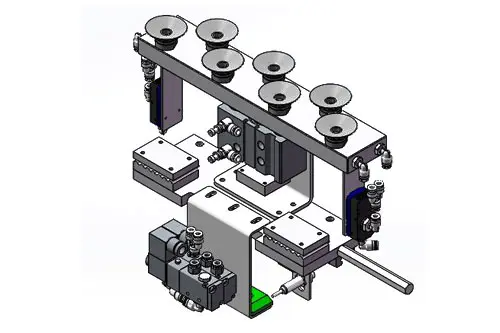

6	Mid-level suction cup group	Ang sinturon ng motor ng servo ay nagtutulak ng paggalaw, ang silindro ay tumataas at nagpapababa, at ang vacuum ng suction cup ay sumisipsip ng paghahatid ng balat ng papel, tumpak na operasyon at pagpoposisyon;

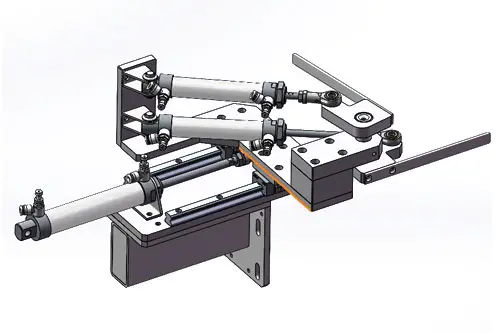

7	Natitiklop na pangkat ng pagpapalawak	Ang harap at likuran ng pagpapalawak ng silindro ay nakikipagtulungan sa riles ng gabay upang ilipat pabalik -balik, at ang mekanismo ng braso ng swing ng cylinder ay napagtanto ang pagtitiklop ng iba't ibang mga pagtutukoy at laki;

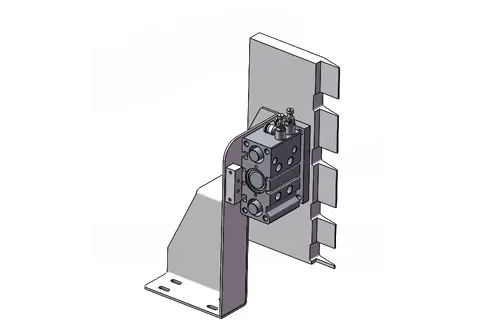

8	Press Plate Group	Ang silindro ay lumalawak bago at pagkatapos, at kumikilos sa baluktot ng tainga upang ituwid ang kahon sa isang tamang anggulo;
9	Side-turning Group	Ito ay pangunahing responsable para sa pagpindot sa harap at likuran na mga dulo ng karton paitaas, at ang paghahatid ng teleskopiko ng silindro ay nagtutulak ng braso ng swing, upang ang mainit na matunaw na malagkit ay matatag at matatag;

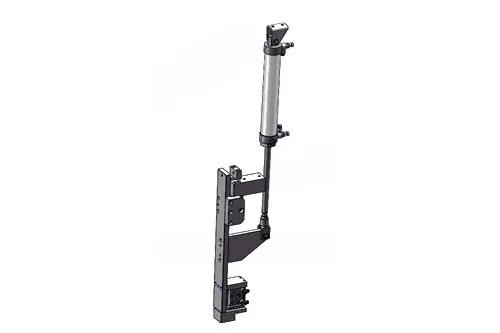

10	Swing Arm Ear Seat Group	Ang pagpapalawak ng cylinder drive ay nagtutulak ng braso ng swing. Matapos ang braso ng swing ay nakaposisyon sa isang tamang anggulo, ang mas mababang presyon ng silindro ay clamp ang balat ng papel, na may compression ng side-turning na mainit na matunaw na malagkit na paste upang gawin itong matatag at matatag;

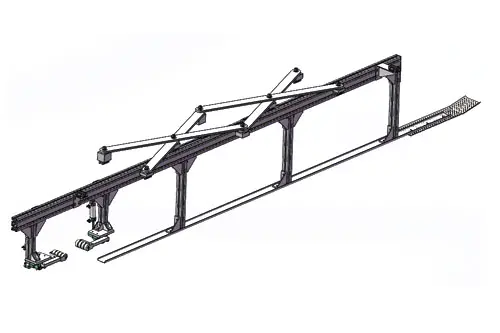

11	Mid-level Auxiliary Edge Pressing Group	Ang mahabang braso ng swing ay nakikipagtulungan sa riles ng gabay upang makamit ang isang ganap na awtomatikong gitnang posisyon sa gitna ng karton; ang materyal na front block ay tumutulong sa mas mababang pangkat ng pagsipsip ng tasa upang makuha ang balat ng papel; ang likod na dulo ay nahahati sa dalawang pangkat ng harap at likuran ng mga cylinders upang makontrol ang harap at likod ng braso ng swing upang matulungan ang gilid ng papel ng papel; upang maiwasan ang balat ng papel mula sa sobrang lapad at nagiging sanhi ng problema ng inaccurate na paghuhulma.

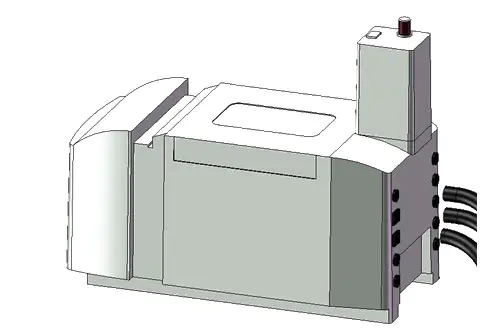

12	Glue Machine System	Sa sistema ng kola ng kola, gumagamit kami ng isang kumpletong hanay ng mga purong na -import na accessory ng Le Baide, na maaaring mapagtanto ang patuloy na pag -spray ng pandikit, kumpletong pag -andar, simpleng setting at maginhawang operasyon;

Tatlong tanawin (hindi natukoy dahil ang mga pagbabago sa laki ayon sa mga parameter)

Schematic diagram ng mode ng proseso ng paggawa (hindi natukoy dahil sa laki mga pagbabago ayon sa mga parameter)
