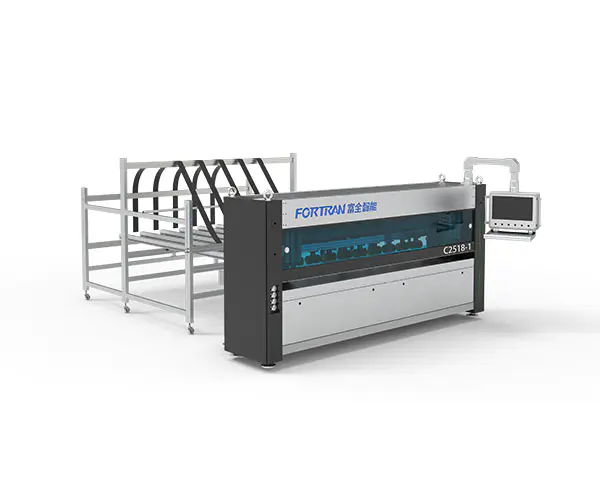

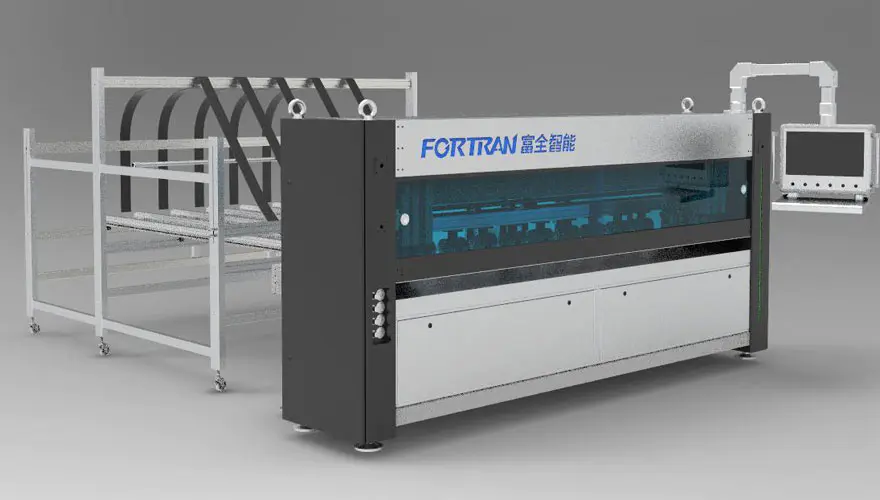

Ganap na awtomatikong pagputol ng papel machine

Mga pagtutukoy ng makina

Sukat L*w*h (mm)	Pangunahing mga pagtutukoy	Power Supply (KW)	Bilis ng pagputol (M/min)	Taas ng pagtatrabaho (mm)
6700*3650*3000	7 Vertical+1 pahalang na kutsilyo, na may single-sheet na pagpapakain at tuluy-tuloy na mga mode ng pagpapakain ng sheet	5.25	0-120	850

Mga parameter ng pagproseso

Min. Haba ng pagputol l (mm)	Max. Lapad ng pagputol w (mm)	Pagputol ng kapal para sa corrugated paper H (mm)	Longitudinal Blade Spacing Precision (mm)	Kahusayan (PC/min)
300	2500	2.5-6.5	± 1.5	0-12

Ang ganap na awtomatikong pagputol ng papel na makina ay ginagamit para sa patuloy na nakapirming haba na pagproseso ng corrugated paper at solong sheet upang makagawa ng natitiklop na karton.Ang makina ay gumaganap ng creasing sa parehong transverse at paayon na mga direksyon, pansamantalang pagputol, at pagputol ng pagproseso sa corrugated paper.Fixed-haba na pagputol ay nagbibigay-daan para sa parehong paggawa ng masa at na-customize produksiyon.Ang makina ay maaaring magamit bilang isang standalone unit o bilang paunang bahagi ng isang linya ng packaging.

Hindi.	Item	Mga tampok	Modelo

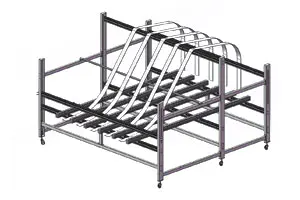

1	Rack ng imbakan ng papel	Ang rack ng imbakan ng papel ay gawa sa pickling plate sa pamamagitan ng baluktot na pagproseso, na nagtatampok ng isang simpleng istraktura, maaasahang konstruksyon. Ito ay ipininta upang matiyak ang isang kaakit -akit na hitsura at mahusay na paglaban sa kalawang. Ang karaniwang pagsasaayos ay nagsasama ng isang tuluy-tuloy na rack ng materyal na karton at isang solong layer na daloy ng daloy ng daloy ng karton.
2	Istraktura ng frame	Ang frame ay ginawa ng precision machining pagkatapos ng welding na hugis -parihaba na mga tubo ng bakal at mga plato ng bakal. Tinitiyak nito ang mataas na katumpakan ng pagpupulong at katumpakan ng pagpapatakbo, na ginagarantiyahan ang isang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan.

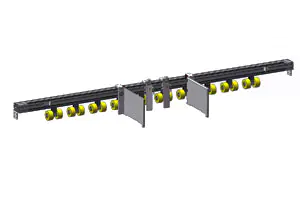

3	Mekanismo ng pagmamaneho	Ang gulong ng presyon ng pagpapakain ay gawa sa materyal na PU, na may maliwanag at magandang ibabaw at alitan, na maaaring epektibong mapabuti ang pagiging maaasahan ng pagpapahayag ng papel. Samantala, ang drum ng traksyon ay na-import mula sa Alemanya, matibay at pangmatagalan; maaari itong manu-manong nababagay at maayos sa gilid.
4	Istraktura ng cross-cutting	Ang kapangyarihan ay ibinibigay ng isang mataas na precision servo motor na sinamahan ng isang reducer at isang kasabay na mekanismo ng gulong, na nakamit ang high-speed at tumpak na pagpoposisyon, sa gayon tinitiyak ang kawastuhan ng cut ng karton;
5	Longitudinal Cutting Unit	Ang mekanismong ito ay pangunahing binubuo ng pitong hanay ng mga may hawak ng kutsilyo.Ang transverse kutsilyo belt servo ay nagtutulak sa pagpoposisyon ng paayon na kutsilyo, na maaaring matugunan ang mga kinakailangan ng mahusay na operasyon habang tinitiyak din ang tibay.

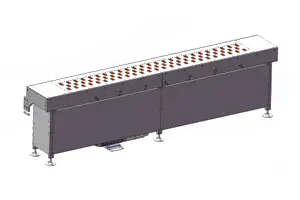

6	Nababagay na aparato ng imbakan	Ang mga roller ay kinokontrol ng isang servo motor kasama ang isang bilis ng reducer. Upang mapabuti ang katumpakan ng pagpapatakbo at kahusayan, gumagamit kami ng isang high-precision bevel gear speed reducer na nilagyan ng isang high-precision servo motor. Ang isang istraktura ng pagsipsip ng vacuum ay pinagtibay sa karton ng Adsorb, na nagpapagana ng mas mahusay na paghahatid ng single-layer na karton.
7	Enclosure ng makina	Ang pangunahing pokus ay sa dekorasyon ng makina mismo.Ang panlabas na proteksyon na takip ay idinagdag sa makina, na kung saan ay ginagamot ng patong ng pulbos upang matiyak ang isang aesthetically nakalulugod at matibay na pagtatapos na hindi chip o alisan ng balat. Ang window ng pagmamasid sa harap ng makina ay gawa sa isang malalim na asul na acrylic panel, na hindi lamang biswal na kaakit -akit at matikas ngunit lubos din na nababanat at lumalaban sa shattering.Additionally, isang aluminyo na haluang slide na riles ay naka -install, na may isang makintab na ibabaw at nagpapatakbo nang tahimik nang walang anumang ingay.

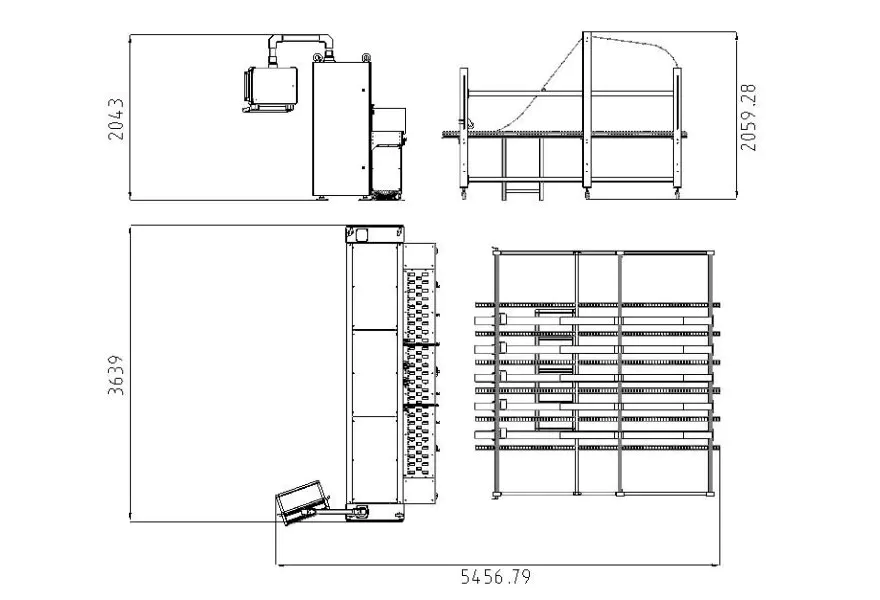

Tatlong-view na mga guhit

Mga Kinakailangan na Kagamitan

1.Requirement para sa corrugated paper sa istasyon ng pagpapakain

A.Continuous corrugated na lapad ng papel: 400–2350 mm;
B.Stacking Taas, kabilang ang isang 120 mm Pallet: maximum na 1300 mm;
C.Stacking lapad, maximum: 1300 mm; haba ng corrugated paper sa paglabas ng punto: minimum na 300mm;
D.Longitudinal tolerance para sa nakapirming haba ng pagputol: maximum na 0.5%; transverse tolerance para sa nakapirming haba ng pagputol: maximum ± 2.0 mm;
E.Corrugated na kapal ng papel: 2.5-6 mm, ± 0.2 mm; maximum na kalidad ng hilaw na materyal hanggang sa 2.30 BC (ayon sa pamantayan ng DIN 55468);
F.Ang kalidad ng karton ay sumusunod sa pamantayang DIN 55468;

G.Single corrugated, maximum na kapal ng humigit -kumulang na 4 mm (kalidad: 1.10-11.40); dobleng corrugated, maximum na kapal ng humigit -kumulang na 6 mm.

2. Mga uri ng karton

Serial number	Pangalan	Imahe	Direksyon ng feed ng papel	Minimum na laki
1	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm
2	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm
3	Langit na takip ng lupa		paayon	Haba: Minimum na 400mm Lapad: Minimum 225mm Taas: Minimum 18mm
4	Middle Seal Box		paayon	Haba: Minimum na 400mm Lapad: Minimum na 450mm Taas: Minimum 18mm
5	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm
6	All-wing box		paayon	Haba: Minimum na 400mm Taas: Minimum 225mm Taas: Minimum 18mm
7	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm
8	Square cardboard		paayon	Haba: Minimum na 400mm Taas: Minimum 18mm
