Awtomatikong mataas na bilis ng pagputol ng papel

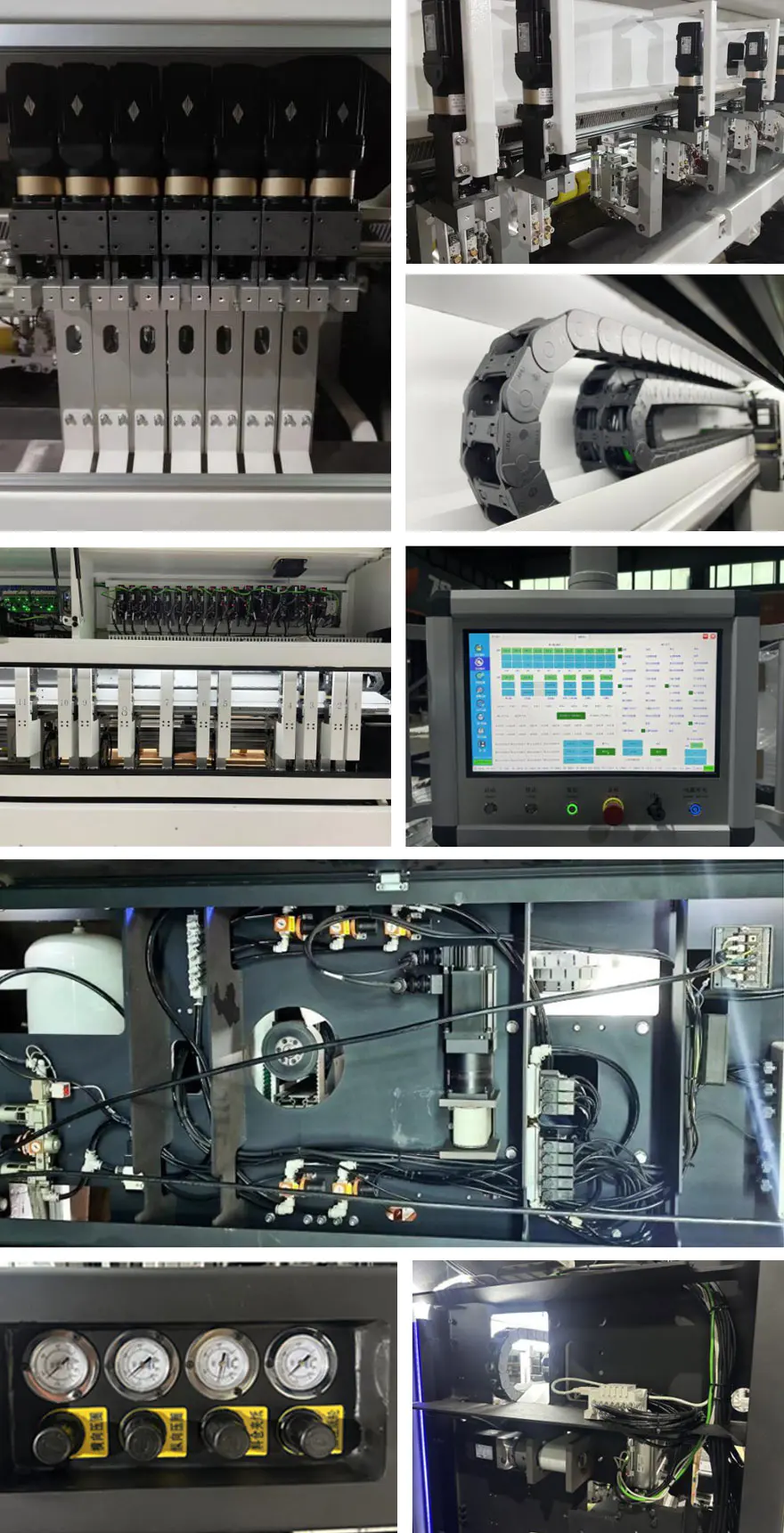

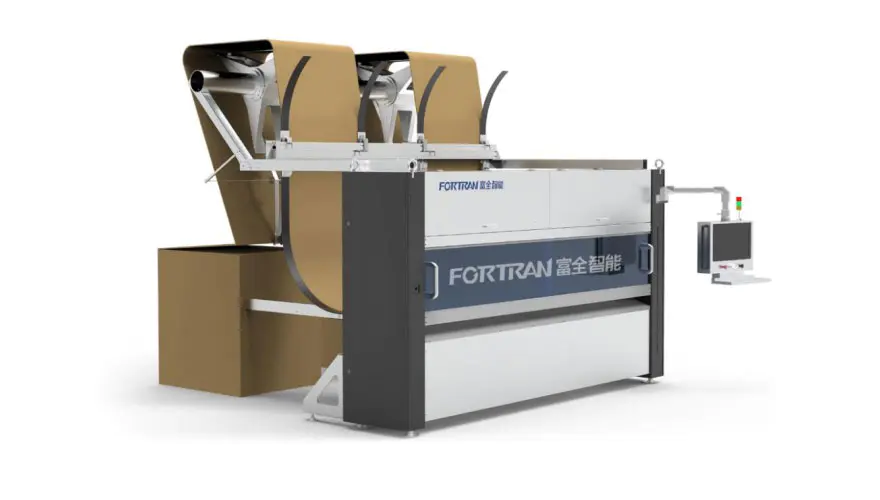

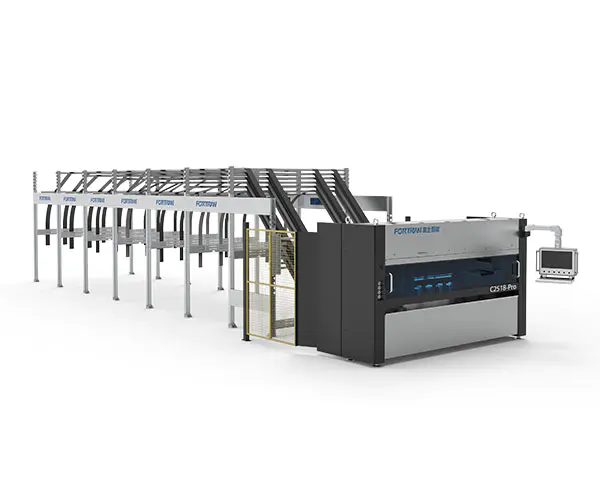

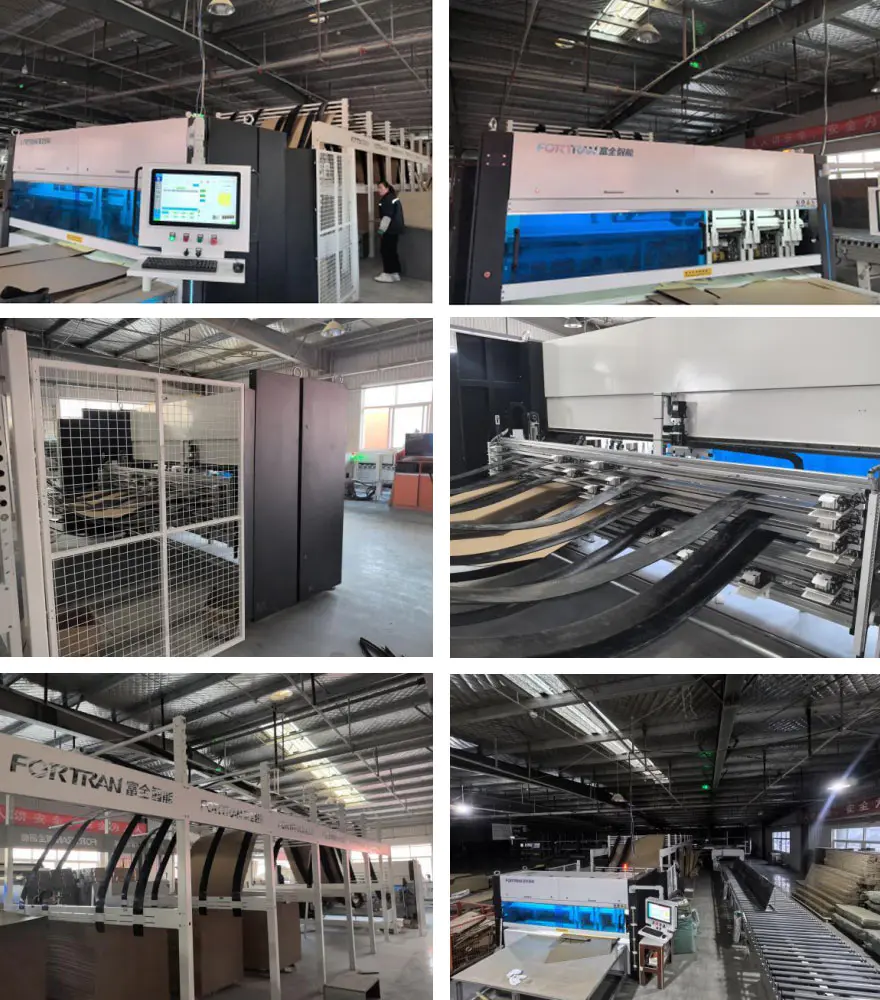

Larawan ng makina

Mga pagtutukoy ng makina

Sukat L*w*h (mm)	Pangunahing mga pagtutukoy	Power Supply (KW)	Bilis ng pagputol (M/min)	Taas ng pagtatrabaho (mm)
14750*4040*3000	11 Vertical+1 pahalang na kutsilyo, full-servo control, na may 6 na magasin	5.8	0-120	850

Mga parameter ng pagproseso

Min. Haba ng pagputol l (mm)	Max. Lapad ng pagputol w (mm)	Pagputol ng kapal para sa corrugated paper H (mm)	Longitudinal Blade Spacing Precision (mm)	Kahusayan (PC/min)
300	2550	2-7	± 1.5	0-12

Pangkalahatang paglalarawan ng mga pag -andar

Ang awtomatikong mataas na bilis ng pagputol ng papel ay ginagamit para sa patuloy na nakapirming haba ng pagproseso ng corrugated paper at solong sheet upang makagawa ng natitiklop na karton.Ang makina ay gumaganap ng creasing sa pareho ang transverse at paayon na mga direksyon, pansamantalang pagputol, at pagputol ng pagproseso sa corrugated paper.Fixed-haba na pagputol ay nagbibigay-daan para sa parehong paggawa ng masa at na-customize produksiyon.Ang makina ay maaaring magamit bilang isang standalone unit o bilang paunang bahagi ng isang linya ng packaging.

Hindi.	Item	Mga tampok
1	Rack ng imbakan ng papel	Ang rack ng imbakan ng papel ay ginawa mula sa mga plate na bakal na hugasan ng acid at naproseso ng baluktot. Nagtatampok ito ng isang simpleng istraktura, maaasahang konstruksyon, at ginagamot ng malamig galvanization, na nagreresulta sa isang kaakit -akit na hitsura at mahusay na paglaban sa kalawang. Ang karaniwang pagsasaayos ay may kasamang 6 na mga compartment ng imbakan ng papel, na maaaring maging nababagay ayon sa iba't ibang mga pangangailangan ng customer, na nag -aalok ng mataas na kakayahang umangkop at malakas kakayahang umangkop.
2	Istraktura ng frame	Ang frame ay ginawa ng precision machining pagkatapos ng welding na hugis -parihaba na bakal Mga tubo at bakal na plato. Tinitiyak nito ang mataas na katumpakan ng pagpupulong at katumpakan ng pagpapatakbo, na ginagarantiyahan ang isang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan.

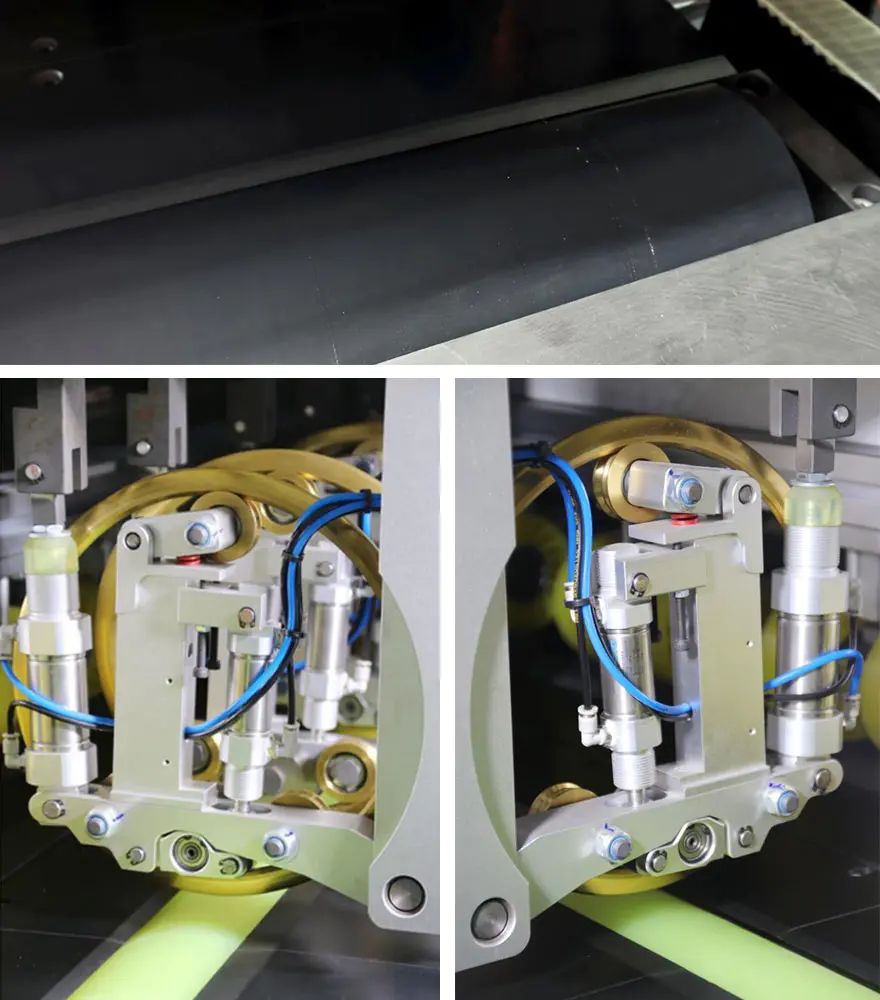

3	Mekanismo ng pagmamaneho	Ang feed pressure roller ay gawa sa materyal na PU, na may maliwanag at kaakit -akit na ibabaw na may mataas na alitan. Ito ay epektibong pinapahusay ang pagiging maaasahan ng conveyance ng papel. Samantala, ang traction drum ay naka -isimple mula sa Alemanya at lubos na matibay.
4	Istraktura ng cross-cutting	Ang kapangyarihan ay ibinigay ng isang motor na high-precision servo na sinamahan ng isang reducer at isang kasabay na mekanismo ng gulong, na nakamit ang HIG
5	Longitudinal Cutting Unit	Ang mekanismong ito ay pangunahing binubuo ng 7 hanay ng mga may hawak ng kutsilyo. Ang pagsasaayos ng kutsilyo ng Pinapayagan ng 7+1 para sa unibersal na pagputol ng mga uri ng kahon 410 at 411. Ito ay dinisenyo upang matugunan ang hinihingi ng mataas na kahusayan ng operasyon habang tinitiyak ang tibay;

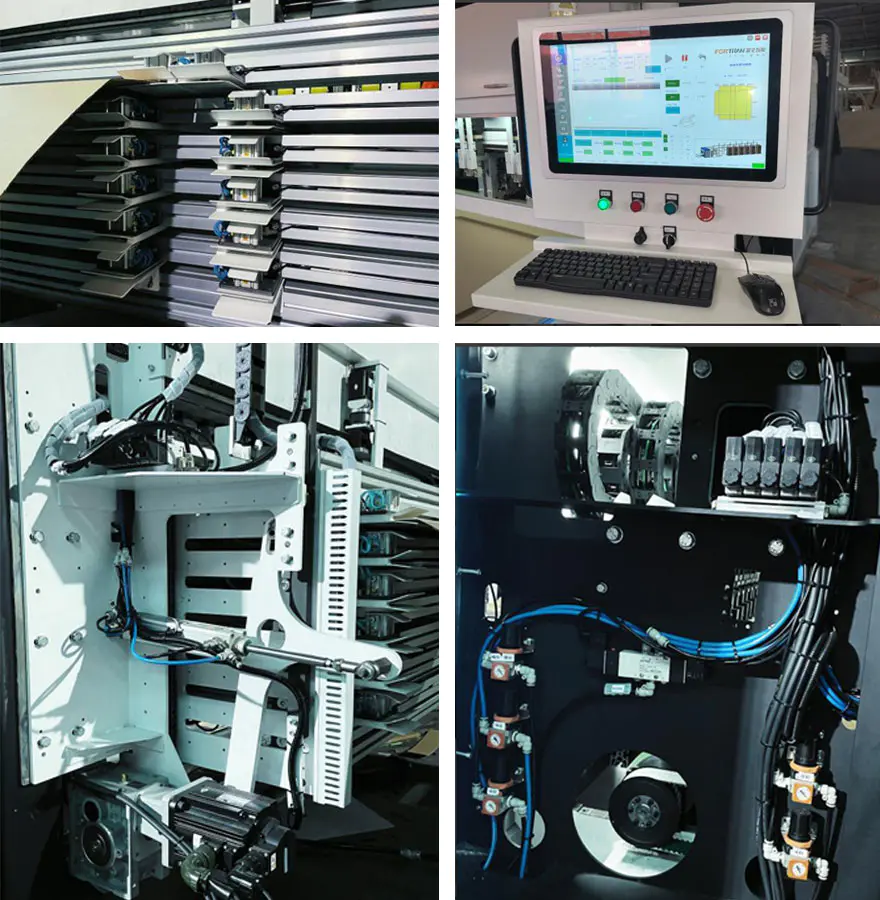

6	Nababagay na aparato ng imbakan	Parehong mga dulo ng motherboard sa pamamagitan ng CNC machining sa Tiyakin ang magkakatulad na panig, ang paggamit ng mataas na lakas Chain pataas at pababa upang matiyak ang kaligtasan at pagiging maaasahan hindi laktawan ang ngipin, upang mapagbuti ang kawastuhan at kahusayan ng operasyon, gumagamit kami ng high-precision Ang Bevel Gear Reducer ay nilagyan ng high-precision motor ng serbisyo; Upang mapagbuti ang rate ng paggamit ng papel, itinatakda namin ang institusyong ito bilang 6 na aklatan ng papel, na maaaring dagdagan o mabawasan ayon sa Iba't ibang mga pangangailangan ng customer, maginhawa at mabilis, at malakas na kakayahang umangkop;

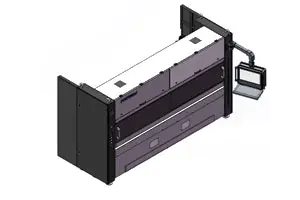

7	Enclosure ng makina	Ang pangunahing pag -andar ay upang palamutihan ang makina mismo.an panlabas na proteksiyon na takip ay idinagdag sa ang makina.Ang takip ay ginagamot ng plastik Pag -spray, na ginagawang aesthetically nakalulugod, maselan, at lumalaban upang magpinta chipping.Ang window ng pagmamasid sa harap ng makina ay gawa sa acrylic sheet, na Binibigyan ito ng isang kaakit -akit at matikas na hitsura, bilang pati na rin ang mataas na katigasan at paglaban sa pagkawasak.

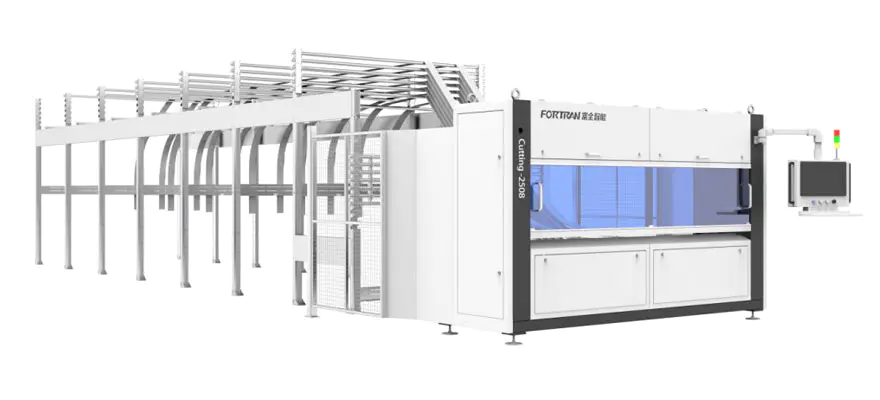

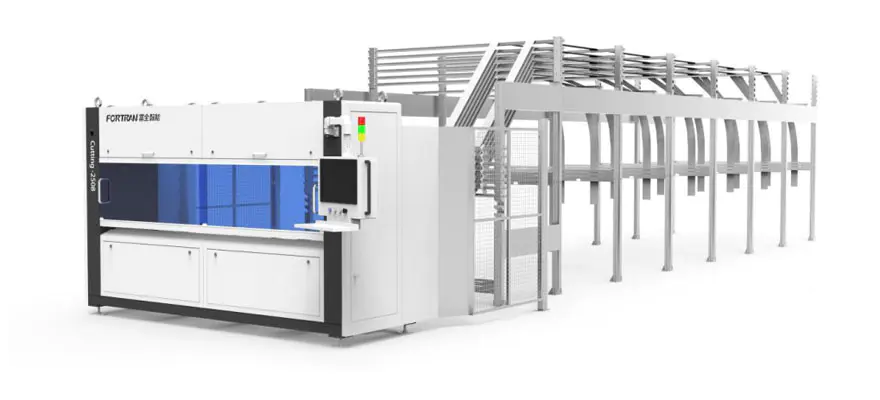

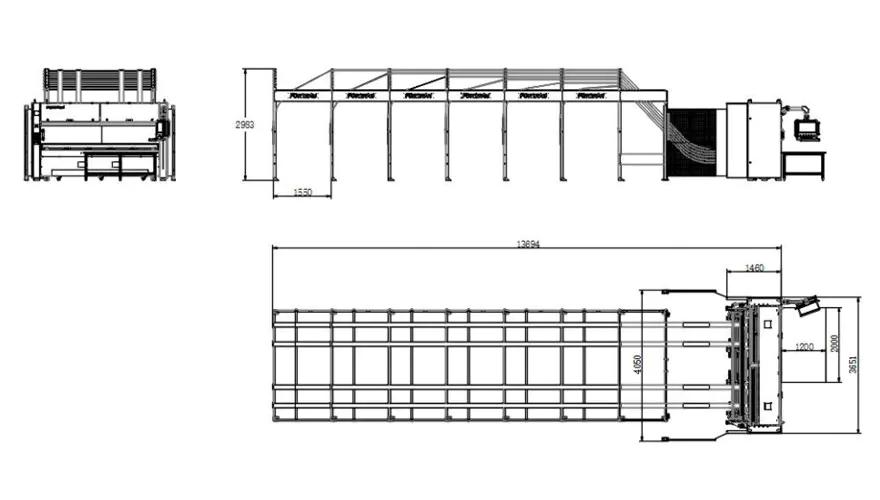

Tatlong-view na mga guhit

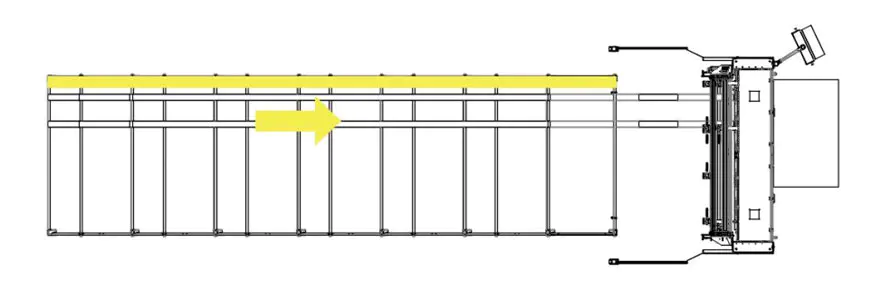

Ang diagram ng eskematiko ng mode ng proseso ng paggawa

Mga Kinakailangan na Kagamitan

1.Requirement para sa corrugated paper sa istasyon ng pagpapakain

A.Continuous corrugated na lapad ng papel: 400-2555 mm;
B.Total lapad ng corrugated paper na naka -clamp sa tabi -tabi: maximum na 2550 mm;
C.Stacking Taas, kabilang ang isang 120 mm Pallet: maximum na 1300 mm;
D.Stacking lapad, maximum: 1300 mm; haba ng corrugated paper sa paglabas ng punto: minimum na 300mm;
E.Longitudinal tolerance para sa nakapirming haba ng pagputol: maximum na 0.5%; transverse tolerance para sa nakapirming haba ng pagputol: maximum ± 2.0 mm;
F.Corrugated na kapal ng papel: 2-7 mm, ± 0.2 mm; maximum na kalidad ng hilaw na materyal hanggang sa 2.30 BC (ayon sa pamantayan ng DIN 55468);
G.Ang kalidad ng karton ay sumusunod sa pamantayang DIN 55468;
H.Single corrugated, maximum na kapal ng humigit -kumulang na 4 mm (kalidad: 1.10-11.40); dobleng corrugated, maximum na kapal ng humigit -kumulang na 7 mm.

2. Mga uri ng karton

Serial number	Pangalan	Imahe	Direksyon ng feed ng papel	Minimum na laki
1	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm
2	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm
3	Langit na takip ng lupa		paayon	Haba: Minimum na 400mm Lapad: Minimum 225mm Taas: Minimum 18mm
4	Middle Seal Box		paayon	Haba: Minimum na 400mm Lapad: Minimum na 450mm Taas: Minimum 18mm
5	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm
6	All-wing box		paayon	Haba: Minimum na 400mm Taas: Minimum 225mm Taas: Minimum 18mm
7	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm
8	Square cardboard		paayon	Haba: Minimum na 400mm Taas: Minimum 18mm

Listahan ng mga pangunahing sangkap na pagsasaayos

Hindi.	Item	Mga pagtutukoy	Q'ty	Nabanggit
1	Longitudinal Blade Unit		7 set	Ang dami ay maaaring ipasadya ayon sa mga kinakailangan
2	Pahalang na yunit ng talim		1 set
3	Assembly ng Roller		3 PCS
5	Transverse synchronous belt		1 PCS
6	Kasabay na sinturon		2 PCS
7	Traction Servo Motor		2 set
8	Reducer ng traksyon		2 set
9	Pag -aayos ng Storage Servo Motor		1 set
10	Reducer ng Pag -iimbak ng Pag -aayos		1 set
11	Blade Moving Motor		7 set	Ang dami ay maaaring ipasadya ayon sa mga kinakailangan
12	Blade Moving Reducer		7 set
13	Mga sangkap na pneumatic		1 set
14	Electrical Control Box	——	——
15	Mga sangkap na elektrikal	Mga sensor ng photoelectric, cable, salamin, mga sangkap na elektrikal	——
16	Controller	Mga driver, firmware, module	——

Listahan ng mga masusuot na bahagi at consumable

1. Listahan ng Mga Bahagi ng Nakasuot

Hindi.	Item	Mga pagtutukoy	Iminungkahing q'ty	U8 Numero
1	Pagpapakain ng bushing shaft	PCM260-02-020-260	6
2	Pagtulak ng bushing shaft	CZJ260-02-010-300	2
3	Seamless Green Silent Synchronous Belt na may Steel Core (Xiet)	75-at10-6910	1
4	Solenoid Valve	SY5120-5GZD-01	2
5	φ66xφ16x0.8 pabilog na talim ng ngipin	PCM260-03-010-010	2
6	Solenoid Valve	4N330C08B	1
7	Slider	HGH15CA	2
8	Ang presyon ng presyon ng pagbabawas ng balbula	SDR20008JN	2
9	Seamless polyurethane synchronous belt na may bakal na kawad - tahimik na uri	AT10X50XL1290	1
10	Relay	RXT-F01K D24	1
11	Fuse	5*20mm 0.1a	5
12	Limitahan ang Lumipat	XCK-N2145P20C	2
13	Proximity switch	IME12-06bpszw2s	2
14	Seamless polyurethane synchronous belt na may bakal na kawad - tahimik na uri	AT10X50XL920	1

Listahan ng mga consumable

1	Papel ng pagputol ng goma ng papel b	PCM260-01-020-300	1
2	φ66xφ16x0.8 pabilog na talim ng ngipin	PCM260-03-010-010	2
3	Pagpapakain ng bushing shaft	PCM260-02-020-260	2
4	Pagtulak ng bushing shaft	CZJ260-02-010-300	1
