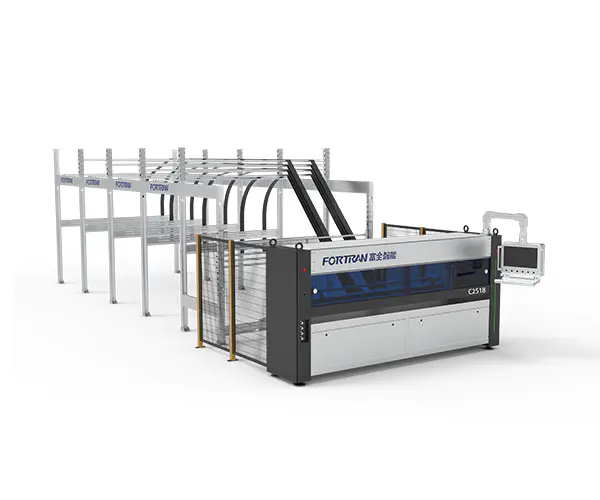

Awtomatikong makina ng pagputol ng papel

Mga pagtutukoy ng makina

Sukat L*w*h (mm)	Pangunahing mga pagtutukoy	Power Supply (KW)	Bilis ng pagputol (M/min)	Taas ng pagtatrabaho (mm)
11650*4040*3000	7 Vertical+1 pahalang na kutsilyo, three-servo control, na may 4 na magasin	6	0-120	900

Mga parameter ng pagproseso

Min. Haba ng pagputol l (mm)	Max. Lapad ng pagputol w (mm)	Pagputol ng kapal para sa corrugated paper H (mm)	Longitudinal Blade Spacing Precision (mm)	Kahusayan (PC/min)
300	2500	2.5-6.5	± 1.5	0-12

Ang awtomatikong pagputol ng papel ay ginagamit para sa patuloy na naayos na haba ng pagproseso ng corrugated paper upang makagawa ng natitiklop na karton.Ang makina ay gumaganap ng creasing sa parehong transverse at mga paayon na direksyon, pansamantalang pagputol, at pagputol ng pagproseso sa corrugated paper.Fixed haba ng pagputol ay nagbibigay -daan para sa parehong paggawa ng masa at pasadyang produksyon.Ang makina ay maaaring maging ginamit bilang isang standalone unit o bilang paunang bahagi ng isang linya ng packaging.

Hindi.	Item	Mga tampok	Modelo

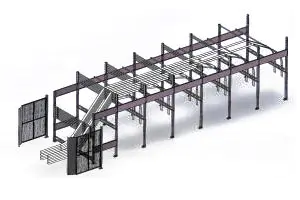

1	Rack ng imbakan ng papel	Ang rack ng imbakan ng papel ay ginawa mula sa mga plato na hugasan ng bakal na acid na baluktot sa hugis. Nagtatampok ito ng isang simpleng istraktura, maaasahang pagpupulong, at isang malamig na galvanized na pagtatapos, na nagbibigay ito ng isang kaakit-akit na hitsura at mahusay na paglaban sa kalawang.Ang karaniwang pagsasaayos ay may kasamang apat na mga compartment ng imbakan ng papel.

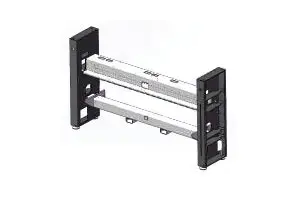

2	Istraktura ng frame	Ang frame ay ginawa ng precision machining pagkatapos ng welding na hugis -parihaba na mga tubo ng bakal at mga plato ng bakal. Tinitiyak nito ang mataas na katumpakan ng pagpupulong at katumpakan ng pagpapatakbo, na ginagarantiyahan ang isang mahabang buhay ng serbisyo at mahusay na katatagan ng kagamitan.

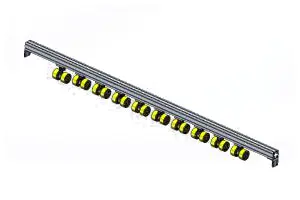

3	Mekanismo ng pagmamaneho	Ang feed pressure roller ay gawa sa materyal na PU, na may maliwanag at kaakit -akit na ibabaw na may mataas na alitan. Ito ay epektibong pinapahusay ang pagiging maaasahan ng conveyance ng papel. Samantala, ang traction drum ay na -import mula sa Alemanya at lubos na matibay.

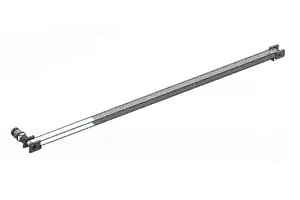

4	Istraktura ng cross-cutting	Ang kapangyarihan ay ibinibigay ng isang mataas na precision servo motor na sinamahan ng isang reducer at isang kasabay na mekanismo ng gulong, na nakamit ang high-speed at tumpak na pagpoposisyon, sa gayon tinitiyak ang kawastuhan ng cut ng karton;

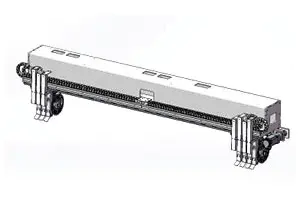

5	Longitudinal Cutting Unit	Ang mekanismong ito ay pangunahing binubuo ng pitong hanay ng mga may hawak ng kutsilyo.Ang transverse kutsilyo belt servo ay nagtutulak sa pagpoposisyon ng paayon na kutsilyo, na maaaring matugunan ang mga kinakailangan ng mahusay na operasyon habang tinitiyak din ang tibay.

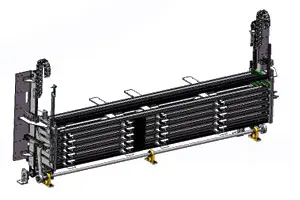

6	Nababagay na aparato ng imbakan	Ang mga dulo ng mainframes ay makina ng CNC upang matiyak ang pagkakatulad sa magkabilang panig.High-lakas na kadena ay ginagamit para sa vertical na pag-angat upang matiyak ang kaligtasan at pagiging maaasahan, at upang maiwasan ang paglaktaw ng chain.to na mapahusay ang katumpakan at kahusayan ng operasyon, gumamit kami ng mataas na katumpakan na mga reducer ng gear ng bevel na nilagyan ng mekanismo na may apat na mga kombinasyon ng mga papel ng pag-iimbak ng papel.
7	Enclosure ng makina	Ang pangunahing pokus ay sa dekorasyon ng makina mismo.an panlabas na proteksiyon na takip ay idinagdag sa makina, na kung saan ay ginagamot ng patong ng pulbos upang matiyak ang isang aesthetically nakalulugod at matibay na pagtatapos na hindi chip o alisan Naka -install, na may makintab na ibabaw at tahimik na nagpapatakbo nang walang anumang ingay.

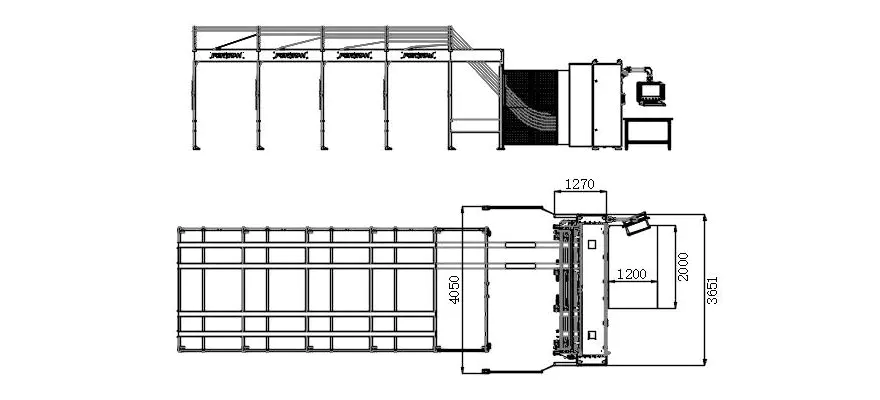

Tatlong-view na mga guhit

Mga Kinakailangan na Kagamitan

1.Requirement para sa corrugated paper sa istasyon ng pagpapakain

A.Continuous corrugated na lapad ng papel: 400–2350 mm;
B.Total lapad ng corrugated paper na naka -clamp sa tabi -tabi: maximum na 2550 mm;
C.Stacking Taas, kabilang ang isang 120 mm Pallet: maximum na 1300 mm;
D.Stacking lapad, maximum: 1300 mm; haba ng corrugated paper sa paglabas ng punto: minimum na 300mm;
E.Longitudinal tolerance para sa nakapirming haba ng pagputol: maximum na 0.5%; transverse tolerance para sa nakapirming haba ng pagputol: maximum ± 2.0 mm;
F.Corrugated na kapal ng papel: 2.5-6 mm, ± 0.2 mm; maximum na kalidad ng hilaw na materyal hanggang sa 2.30 BC (ayon sa pamantayang DIN 55468);
G.Ang kalidad ng karton ay sumusunod sa pamantayang DIN 55468;
H.Single corrugated, maximum na kapal ng humigit -kumulang na 4 mm (kalidad: 1.10-11.40); Doublecorrugated, maximum na kapal ng humigit -kumulang na 6 mm.

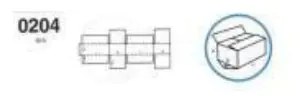

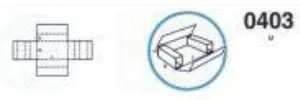

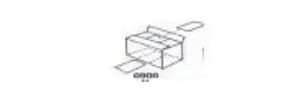

2. Mga uri ng karton

Serial number	Pangalan	Imahe	Direksyon ng feed ng papel	Minimum na laki

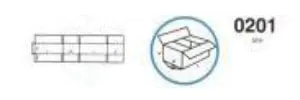

1	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm
2	Ordinaryong kahon		paayon	Haba: Minimum na 400mm Lapad: Minimum na 36mm Taas: Minimum 225mm

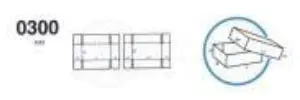

3	Langit na takip ng lupa		paayon	Haba: Minimum na 400mm Lapad: Minimum 225mm Taas: Minimum 18mm

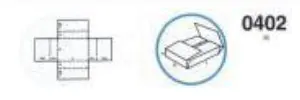

4	Middle Seal Box		paayon	Haba: Minimum na 400mm Lapad: Minimum na 450mm Taas: Minimum 18mm

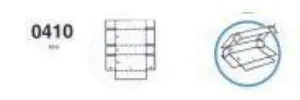

5	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm

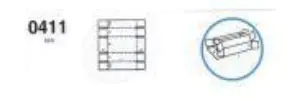

6	All-wing box		paayon	Haba: Minimum na 400mm Taas: Minimum 225mm Taas: Minimum 18mm
7	Middle Seal Box		paayon	Haba: Minimum na 400mm Taas: Minimum na 450mm Taas: Minimum 18mm
8	Square cardboard		paayon	Haba: Minimum na 400mm Taas: Minimum 18mm
