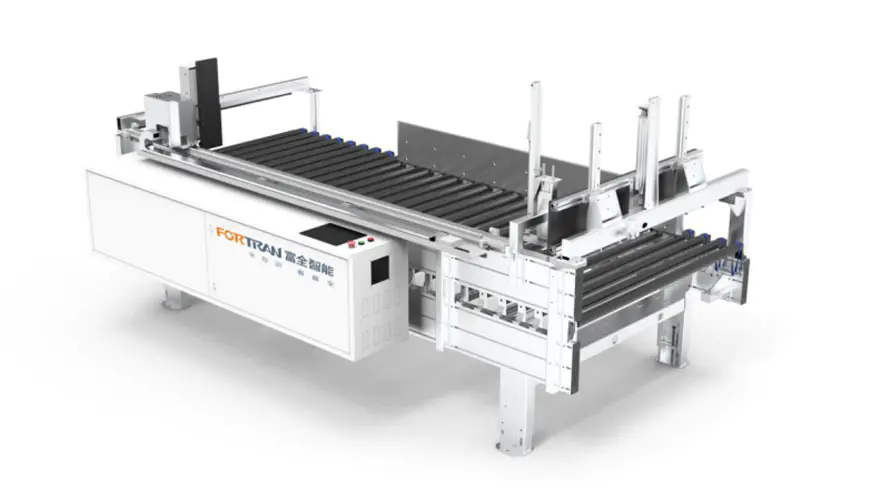

Integrated intelihenteng istasyon ng pagsukat

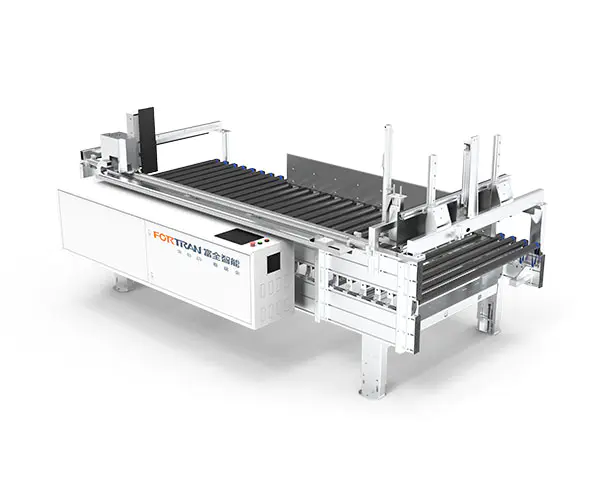

Pangkalahatang imahe ng makina

Mga parameter ng kagamitan

Pangkalahatang Dimensionl*W*H (mm)	Timbang ng kagamitan (kg)	Pagsukat ng Kapasidad ng Pag -load （kg/㎡）	Kabuuang Kapangyarihan （KW）	Pagsukat ng kawastuhan （mm）	Taas ng workbench （mm）
3500*1960*1800	800	50	2.25	± 0.5	800 ± 50

Pagsukat ng mga parameter

Saklaw ng Pagproseso ng Lupon ng Lupon L （mm）	Saklaw ng Pagproseso ng Lapad ng Lupon w （mm）	Saklaw ng Pagproseso ng Kapal ng Lupon H （MM）	Pagsukat ng kahusayan (oras/min)	Pagdadalamhati ng bilis （m/min）
350-2800	200-1200	18-250	4-6	0-35 （Adjustable na Pag -convert ng Frequency)

1. Ang mga paa ay pinutol at drilled ng laser, tinitiyak ang tumpak na mga posisyon ng butas. Ang mga ito ay baluktot ng isang CNC baluktot na makina para sa tumpak na mga anggulo.
2. Ang mga paa ay gawa sa malamig na rolyo na adobo na mga plato na may mga patag na ibabaw. Matapos ang pagbaril ng pagsabog at sandblasting, ang mga ito ay spray-coated para sa malakas na pagtutol ng kaagnasan.
3.Ang mga paa ay nagpatibay ng mailipat na nababagay na mga tasa ng paa, na nag -aalok ng malakas na kakayahang umangkop sa ground flatness.
4.Ang mga hot-dip galvanized roller ay natatakpan ng mga hoses na na-import ng Italya, na epektibong pumipigil sa mga gasgas sa ibabaw ng mga workpieces dahil sa alitan at tinitiyak ang buo na mga ibabaw ng workpiece.
5. Ang nababanat na belt drive ay gumagawa ng mababang ingay sa panahon ng operasyon. Ang nababanat na sinturon ay may mataas na katigasan at isang mahabang buhay ng serbisyo.
6.Both Ang mga stopper at pag -back plate ay gawa sa compact laminate, at ang mga sumusuporta sa mga plato ay gawa sa makinis na mga plato ng PE, na nagreresulta sa mababang paglaban sa alitan.
7.Ang pinagsamang haba at disenyo ng pagsukat ng lapad ay binabawasan ang espasyo sa sahig.
8. Ang control ngautomatic ay nagbibigay -daan sa pagsukat na may mataas na kawastuhan, mataas na kahusayan, at mababang rate ng pagkabigo.

9. Ang gabay na riles ng aparato ng mekanikal na pagpoposisyon ay nagpatibay ng riles ng gabay sa hiwin, na nagtatampok ng mataas na katumpakan, mababang panginginig ng boses, at mahabang buhay ng serbisyo. Ang paghahatid ay gumagamit ng gear at rack para sa mabilis na bilis at mataas na katumpakan. Ang pagpoposisyon ay nagpatibay ng isang servo motor, tinitiyak ang katumpakan, kahusayan, bilis, mataas na metalikang kuwintas, at maliit na sukat.

Ang pinagsamang intelihenteng istasyon ng pagsukat ay pangunahing ginagamit upang masukat ang haba ng pag -stack, lapad, at kapal ng bawat pakete ng mga board bago ang pag -iimpake. Sinusukat muna nito ang haba, pagkatapos ay lapad, at sa wakas ang taas, na may mabilis na bilis, maliit na espasyo sa sahig, at mataas na kahusayan. Pinagtibay nito ang isang malawak at makapal na frame ng profile ng aluminyo, na kung saan ay matikas at may mahusay na katatagan.

Serial number	Pangalan	Tampok	Module

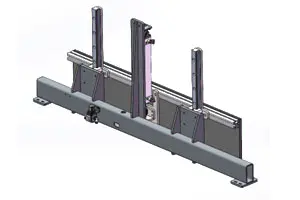

1	Haba na sinusukat na palipat-lipat na beam Assembly	Ang isang high-precision servo motor ay nagpapadala ng kapangyarihan sa pamamagitan ng isang planeta reducer, na nagbibigay ng mataas na metalikang kuwintas, mababang ingay, at matatag na kapangyarihan. Ang kapangyarihan ay ipinadala sa pamamagitan ng isang magkakasabay na baras at gears upang mapagtanto ang mabilis na paggalaw ng buong mekanismo, sa gayon ay nagpapabuti ng kahusayan.

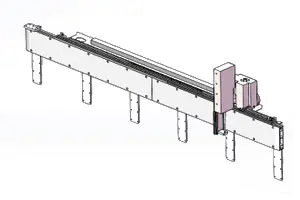

2	Haba ng pagsukat ng nakapirming plate na pagpupulong	Ang pagtatapos na ito ay nagsisilbing plate na sanggunian ng pagsukat. Ang baffle ay pinapagana ng isang air cylinder para sa vertical na pag -angat at nakamit ang mabilis at matatag na linear na paggalaw sa tulong ng Hiwin Precision Guide Rails.

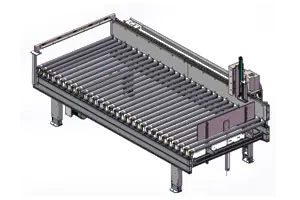

3	Pagsukat ng roller conveyor frame	Pinagtibay ng mga roller ang mga roller na na-import na goma na may goma na may makinis at maliwanag na ibabaw at mataas na alitan, tinitiyak ang ganap na matatag na paghahatid ng mga pakete at lubos na binabawasan ang posibilidad ng pag-slide ng alitan. Sumailalim sila sa pagbaril ng pagsabog at spray coating upang matiyak ang pangkalahatang hitsura at rigidity ng frame.

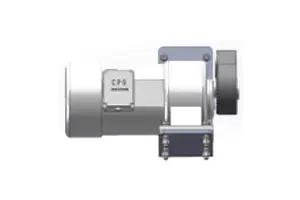

4	Roller Motor Assembly	Gumagamit ng na -import na mga geared motor para sa tibay. Ang kapangyarihan ay stably na ipinadala sa mga roller sa pamamagitan ng magkakasabay na mga pulley at kasabay na sinturon.

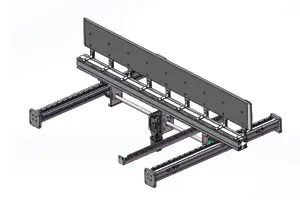

5	Ang mekanismo ng pagsukat ng seksyon ng pagsukat ng lapad	Ang pahalang na sistema ng kuryente ay nagpatibay ng isang high-precision servo motor na sinamahan ng isang reducer ng katumpakan upang matiyak ang katatagan ng sistema ng paghahatid.

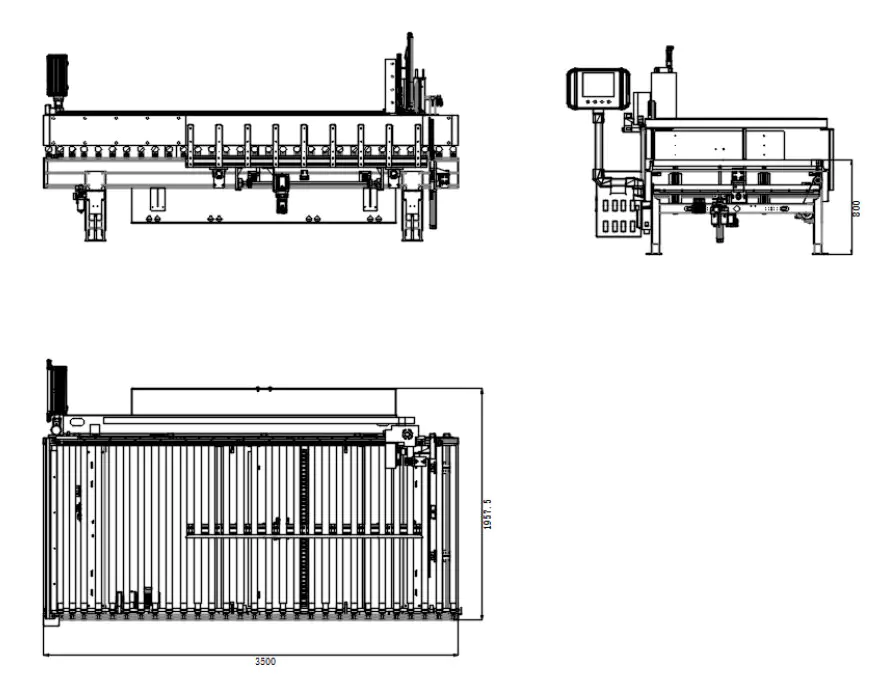

Tatlong-view na mga guhit
