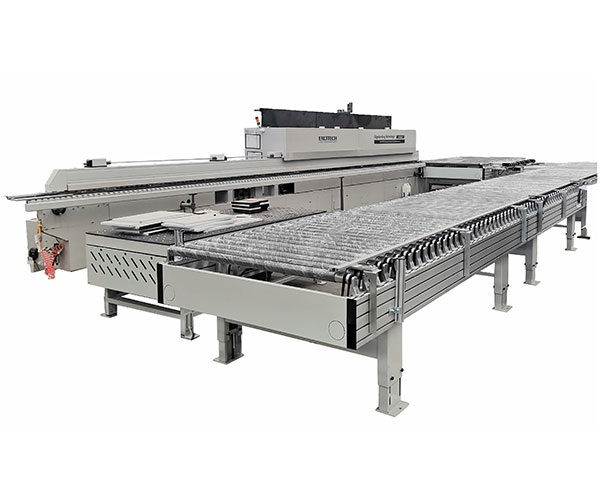

Roller-type Returning Conveyor Line para sa Edgebanding Machine

1. Panimula ng Produkto

Ang Roller-type Returning Conveyor Line para sa Edgebanding Machine ay may mataas na antas ng automation; ang PLC programming ay madaling operasyon, ang makina ay pagiging maaasahan at may mahusay na pagganap. Una, manu-manong pinapakain ng manggagawa ang workpiece sa gilid, ang selyadong workpiece ay matatanggap ng Roller-type Returning Conveyor Line para sa Edge banding Machine para sa awtomatikong pagbabalik, at pagkatapos ay manu-manong i-convert ang iba pang mga gilid para sa edge banding muli, upang mapagtanto ang function ng intelligent returning edge banding.

2. Parameter ng Produkto (Pagtutukoy)

Modelo	FQ-UX22
Saklaw ng workpiece	300*300-1200*2400mm
Kapal ng workpiece	10~60mm
Maximum loading weight	100kg
Ang bilis ng trabaho	12~28M/min
Kabuuang Power supply	7.5KW

Unang bahagi: Machine Head-1

Panlabas na sukat	L3500*W2330mm(1815)*H900±50mm
Haba ng roller	1700mm at 1400mm
Pangunahing Sinag	240*50 Aluminum profile
Roller Dia	56mm na may takip na goma
Kapal ng goma	3mm
Distansya sa pagitan ng mga roller	120mm

Ikalawang bahagi: Machine Head-2

Panlabas na sukat	L3000*W2660mm (1615)*H900±50mm
Haba ng roller	1500mm
Pangunahing Sinag	240*50 Aluminum profile
Roller Dia	56mm na may takip na goma
Kapal ng goma	3mm
Distansya sa pagitan ng mga roller	120mm
Idagdag gamit ang Bakelite plate para hawakan ang panel

Ikatlong bahagi: Pinapatakbo ang roller conveyor

Panlabas na sukat	L6900*W1415mm *H900±50mm
Pangunahing Sinag	240*50 Aluminum profile
Roller Dia	56mm na may takip na goma
Haba ng roller	1300mm
Kapal ng goma	3mm
Distansya sa pagitan ng mga roller	120mm

Ikaapat na bahagi: Pneumatic ball-floating table

Kabuuang Dimensyon	L2500*W1200*H800~900mm
Materyal ng table-board	8#U-steel na may Bakelite plate
Pangunahing frame	60*40*3mm hugis-parihaba na tubo
Power supply	1.5 KW
Sa pag-andar ng pag-aangat, ang hanay ng pag-aangat ay nasa paligid ng 100mm

Ikalimang bahagi: Pneumatic ball-floating table

Kabuuang Dimensyon	L1800*W600*H900±50mm
Materyal ng table-board	8#U-steel na may Bakelite plate
Air blower	1.5 KW, tatak
binti	60*40*3mm hugis-parihaba na tubo
Pangunahing frame	40*60 bakal

1.Stable conveying, walang kamag-anak na paggalaw sa pagitan ng mga materyales at conveying, ay maaaring mabawasan ang pinsala sa conveying bagay;
2.Simple na istraktura, madaling mapanatili; Mababang pagkonsumo ng enerhiya at mababang gastos.
3. Hindi lamang maliit ang resistensya ng operasyon, ngunit maliit din ang pagsusuot ng workpiece, kaya mataas ang produktibidad, na maaaring makatulong na mabawasan ang gastos sa produksyon.
