Gantry Type Loading at Unloading Machine

1. Panimula ng Produkto

Ang gantry type loading at unloading machine ay madaling patakbuhin at gantry ay maaaring patakbuhin sa isang pindutan. Ang gantry type loading at unloading machine ay simpleng paandarin para makatipid sa paggawa at pagpapabuti ng kahusayan sa produksyon. Ang panel ay dinadala sa roller table sa ibaba ng gantry type loading at unloading machine, pagkatapos ay ang grab ng gantry ay bumaba sa panel, sinisipsip at inililipat ang panel sa nakatakdang posisyon, at sa wakas ang grab ay bumaba sa pinakamababang set point at lumuwag sa panel.

2. Parameter ng Produkto (Pagtutukoy)

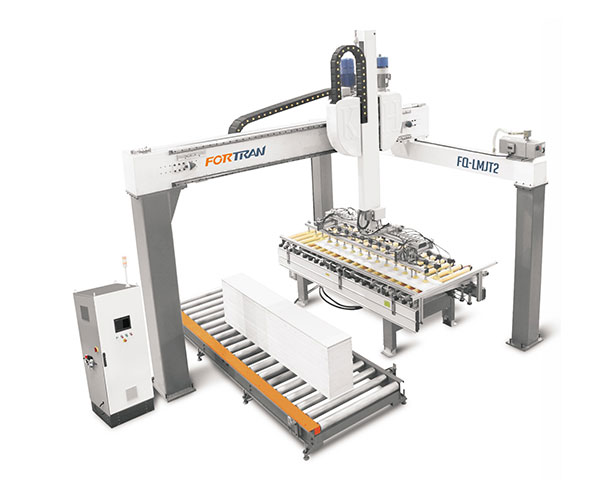

a. T type two-station bridge loader:

Modelo	FQ-LMJT2
Panlabas na Dimensyon	L4800*W4800*H4700mm
Haba ng panel	300-2400mm
Lapad ng panel	300-1200mm
Kapasidad ng paglo-load	50kg/m²
Kabuuang kapangyarihan	9KW
Bilis	4-5 beses/min
Pangunahing sinag	mataas na lakas square steel
Bahagi ng pneumatic	AirTAC
De-kuryenteng aparato	Schneider
Sistema ng pagkontrol ng PLC	Delta/ Inovanc
Gabay na riles	Hiwin

b. Dalawang-istasyon na bridge loader

Modelo	FQ-LMJT2
Panlabas na Dimensyon	L4800*W4800*H4700mm
Haba ng panel	300-2400mm
Lapad ng panel	300-1200mm
Kapasidad ng paglo-load	50kg/m²
Kabuuang kapangyarihan	9KW
Bilis	4-5 beses/min
Pangunahing sinag	mataas na lakas square steel
Bahagi ng pneumatic	AirTAC
De-kuryenteng aparato	Schneider
Sistema ng pagkontrol ng PLC	Delta/ Inovanc
Gabay na riles	Hiwin

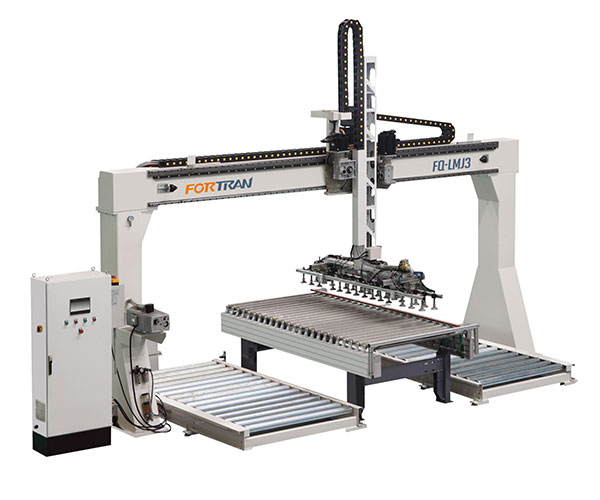

c. Three-station bridge loader:

Modelo	FQ-LMJ3
Panlabas na Dimensyon	L5800*W2200*H4700mm
Haba ng panel	300-2400mm
Lapad ng panel	300-1200mm
Kapasidad ng paglo-load	50kg/m²
Kabuuang kapangyarihan	6KW
Bilis	4-5 beses/min
Pangunahing sinag	mataas na lakas square steel
Bahagi ng pneumatic	AirTAC
De-kuryenteng aparato	Schneider
Sistema ng pagkontrol ng PLC	Delta/ Inovance
Gabay na riles	Hiwin

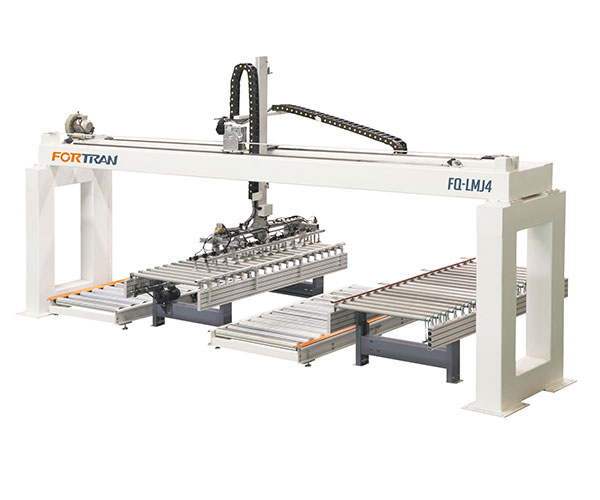

d. Four-station bridge loader:

Modelo	FQ-LMJ4
Panlabas na Dimensyon	L6800*W2200*H4700mm
Haba ng panel	300-2400mm
Lapad ng panel	300-1200mm
Kapasidad ng paglo-load	50kg/m²
Kabuuang kapangyarihan	6KW
Bilis	4-5 beses/min
Pangunahing sinag	mataas na lakas square steel
Bahagi ng pneumatic	AirTAC
De-kuryenteng aparato	Schneider
Sistema ng pagkontrol ng PLC	Delta/ Inovance
Gabay na riles	Hiwin

1. Ang pangunahing sinag ay gawa sa mataas na lakas na parisukat na bakal. Ang frame ay pinagdugtong sa buong parisukat na tubo, na may mataas na pagkarga, upang matiyak ang maayos na proseso ng pagtatrabaho at matatag na istraktura.
2. Ang bahagi ng koneksyon ay tiyak na hinangin ng Japanese OTC robot at nabuo sa isang pagkakataon.
3.Taiwan Delta servo motor, kinokontrol ang vacuum cup pataas o pababa, na may makinis na pahalang na paggalaw.
4.Gantry type loading at unloading machine ay gumagamit ng mataas na kalidad na pahilig na tooth guide rail. Kung ikukumpara sa tuwid na tooth guide rail, ang oblique tooth guide rail ay may mas mataas na wear resistance at mas malakas na kakayahan sa pagpapadulas.
