3-Ton E-Type Lift: High-Efficiency Lifting at Transfer Equipment para sa Heavy Material Production Line Connection

   Ang 3-toneladang E-type lift ay isang hydraulic lifting device na espesyal na idinisenyo para sa vertical lifting at koneksyon sa workstation ng mabibigat na materyales. Pinangalanan para sa kanyang hugis-E na guwang na istraktura ng tabletop, ito ay pangunahing angkop para sa paghawak ng mga plato, bin, pallet at iba pang materyales sa loob ng 3 tonelada. Ito ay malawakang ginagamit sa production line height connection scenario sa mga industriya tulad ng panel furniture at warehousing logistics. Lalo na, ito ay mainam para sa pagtutugma sa mga heavy-duty na kagamitan sa paglilipat tulad ng gantry loading at unloading machine upang bumuo ng isang three-dimensional na materyal na nagdadala ng link ng "horizontal transfer + vertical lifting."

  Ang istruktura ng 3-toneladang E-type lift ay binuo sa paligid ng tatlong pangunahing kinakailangan: katatagan ng mabigat na pagkarga, kakayahang umangkop na walang konstruksyon, at matalinong pagkakaugnay. Ang lahat ng mga bahagi ay nagtutulungan upang matiyak ang mahusay at ligtas na operasyon ng kagamitan, na partikular na nahahati sa anim na pangunahing module:

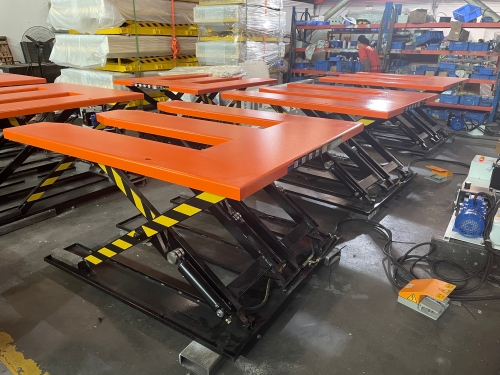

1. E-Shaped Bearing Tabletop

  Ang tabletop ay pinoproseso gamit ang 6mm makapal na carbon steel plate, na may karaniwang kabuuang sukat na 2000mm×1450mm. Ang isang guwang na channel ay nakalaan sa gitna, na angkop para sa pagpasok at paglabas ng mga tinidor ng mga manu-manong pallet truck at forklift, na nagbibigay-daan sa mabilis na pag-load at pagbaba ng mga materyales nang walang karagdagang mga tool sa paglilipat. Ang gilid ng tabletop ay ginagamot ng mga anti-skid at anti-falling na mga hakbang upang maiwasan ang mga materyales mula sa paglilipat at pag-slide sa panahon ng pag-aangat. Samantala, ang ibabaw ay pinahiran ng pulbos para sa pag-iwas sa kalawang, na umaangkop sa mahalumigmig na mga kondisyon sa pagtatrabaho sa mga workshop.

2. Hydraulic Drive System

  Nilagyan ng 6 na set ng hydraulic cylinders (ang ilang mga modelo ay gumagamit ng kumbinasyon ng 3 malaki at 3 maliit na cylinders), na itinugma sa isang 3kW pump station mula sa Haojiesi sa Foshan, Guangdong o isang 2.2kW drive motor, ang system ay maaaring umabot sa maximum na presyon ng 15MPa, na tinitiyak ang matatag na pag-aangat sa ilalim ng 3-toneladang mabigat na pagkarga. Gumagamit ito ng mga iron oil pipe para sa hydraulic oil transmission, na lumalaban sa mataas na presyon at pagsusuot. Bilang karagdagan, ang isang panlabas na pressure relief valve ay naka-install upang tumpak na kontrolin ang pababang bilis at makamit ang overload na proteksyon, na pumipigil sa pagkasira ng kagamitan dahil sa overloading.

3. Scissor Support Frame

  Ang mga support arm ay gawa sa 14mm makapal na high-strength steel plates, at ang frame ay hinangin ng 80×5mm angle steel, na nagtatampok ng malakas na pangkalahatang rigid na kayang labanan ang stress deformation na dulot ng high-frequency lifting. Ang istraktura ng scissor, na sinamahan ng solid main shafts (ang ilang mga modelo ay nilagyan ng 60 thickened solid main shafts) at mga dynamic na bearings, ay nagsisiguro ng maayos na pag-aangat nang walang jamming. Ang pinakamababang taas ay maaaring ibaba sa 150mm at ang pinakamataas na taas ay maaaring itaas sa 950-980mm, na nakakatugon sa mga kinakailangan sa koneksyon sa taas ng iba't ibang mga workstation.

4. Intelligent Control System

  Pinagtibay ang Delixi kumpletong electric control, sinusuportahan nito ang tatlong mga mode ng operasyon: manu-mano, awtomatiko at foot pedal. Ang manual mode ay nagbibigay-daan sa pinong pagsasaayos ng taas kung kinakailangan; ang foot pedal mode ay nagpapalaya ng mga kamay para sa koordinasyon ng workstation; ang awtomatikong mode ay nilagyan ng isang infrared induction device, na maaaring mapagtanto ang intelligent na kompensasyon sa posisyon ng "awtomatikong tumataas ng isang kapal ng plato kapag ang isang plato ay kinuha at awtomatikong bumababa ng isang kapal ng plato kapag inilagay ang isang plato", nang walang manu-manong interbensyon para sa pagsasaayos ng taas.

5. Mga Bahagi ng Pantulong na Proteksyon

  Nilagyan ng electric plate na anti-warping device upang pigilan ang power shaft na mag-warping sa ilalim ng mabigat na karga. Samantala, ito ay binibigyan ng emergency stop button at overload alarm module. Ang ilang mga modelo ay karagdagang naka-install na may electric toe guard upang maiwasan ang pagkurot ng mga operator sa panahon ng pag-aangat, na sumusunod sa pang-industriyang mga detalye ng kaligtasan.

6. Base at Istraktura ng Pag-install

  Ang buong makina ay gumagamit ng isang disenyong walang hukay, at ang mga anti-skid feet sa ibaba ay maaaring mag-fine-tune ng antas, na inaalis ang pangangailangan para sa mapanirang konstruksyon sa sahig ng pagawaan. Sa self-weight na humigit-kumulang 530kg, maaari itong direktang ilagay sa isang patag na lupa para magamit, na umaangkop sa mabilis na pagbabago ng mga umiiral na linya ng produksyon.

1. CoreMga Bentahe ng Kagamitan

• Kakayahang umangkop na walang construction:Walang pit embed ang kailangan, at maaari itong magamit kaagad pagkatapos ng pagkakalagay, na lubos na nakakabawas sa oras at gastos ng pagbabago ng linya ng produksyon, lalo na angkop para sa pag-upgrade ng linya ng produksyon ng mga maliliit at katamtamang laki ng mga negosyo.
• Heavy-load Efficiency:Ang 3-toneladang rated load ay maaaring maglipat ng buong stack ng mga plato sa isang pagkakataon, na 4-6 beses na mas mahusay kaysa sa tradisyunal na manu-manong paghawak ng batch, at ang pag-aangat ay matatag nang walang materyal na pinsala.
• Matalinong Linkage: Ang infrared induction automatic position compensation function ay maaaring walang putol na kumonekta sa blanking workstation ng gantri loading at unloading machine, na napagtatanto ang tuluy-tuloy na operasyon ng "gantry blanking - lift automatic leveling - kasunod na proseso ng paglo-load", na binabawasan ang oras ng paghihintay sa workstation.
• Multi-tool Compatibility:Angkop ang hugis-E na tabletop para sa iba't ibang kagamitan sa paglilipat tulad ng mga manual pallet truck, forklift at roller lines, at maaaring madaling i-embed sa iba't ibang uri ng production link.


2. Koordinasyon ng Linya ng Produksyon sa mga Gantry Loading at Unloading Machine

  Sa automated na linya ng produksyon ng panel furniture, ang 3-toneladang E-type na lift ay kadalasang nagsisilbing imbakan ng materyal at node ng koneksyon sa taas ng gantry loading at unloading machine:

• Ang gantri loading at unloading machine ay naglilipat ng mga cut plate sa ibabaw ng tabletop ng E-type lift;
• Awtomatikong umaayon ang elevator sa angkop na taas ayon sa taas ng edge banding machine workstation;
• Direktang kinukuha ng flexible pusher ng edge banding machine ang mga plato mula sa lift tabletop para sa pagpapakain, nang walang manu-manong paglipat at pagkakalibrate ng taas sa buong proseso, na napagtatanto ang tuluy-tuloy na koneksyon sa pagitan ng mga proseso ng cutting at edge banding, at ang kapasidad ng produksyon ng single-shift ay maaaring tumaas ng higit sa 20%.
