Edge Banding Machine Belt Return Line: Ang awtomatikong "Circulation Hub" para sa Mga Proseso ng Banding Furniture Edge Banding

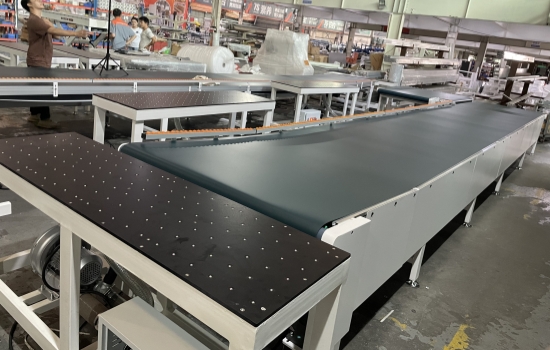

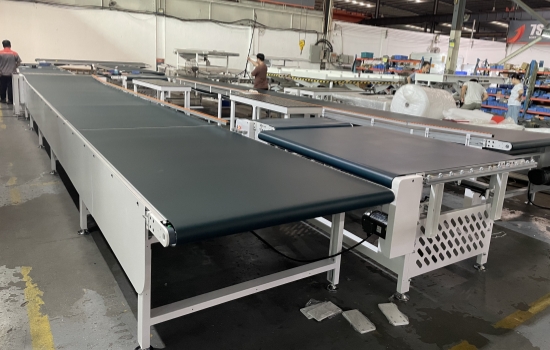

Ang linya ng pagbabalik ng belt ng Banding Machineay isang awtomatikong conveying aparato na partikular na idinisenyo upang gumana sa mga gilid ng banding machine. Gumagamit ito ng isang sinturon bilang core conveying medium at gumagamit ng isang "circular return" na istraktura upang paganahin ang awtomatikong pagbabago ng direksyon, paghahatid,

at pangalawang paglo -load ng mga panel pagkatapos ng gilid ng banding.

Ang aparatong ito ay ganap na pinapalitan ang tradisyonal na manu -manong pamamaraan ng paghawak ng panel, na nagsisilbing isang pangunahing sangkap upang ikonekta ang mga proseso ng banding banding at pagbutihin ang kahusayan sa produksyon. Malawakang ginagamit ito sa mga sitwasyong pagproseso ng malakihan tulad ng pagpapasadya ng buong bahay at paggawa ng kasangkapan.

Mga pangunahing pag -andar: pagtugon sa mga "kahusayan at paggawa" na mga puntos ng sakit sa mga proseso ng banding banding

1. Awtomatikong Circular Conveying:

 Matapos matapos ang isang gilid ng banding machine na nag-iisang banding banding ng isang panel, ang linya ng pagbabalik ng sinturon ay maaaring direktang maiparating ang panel sa mekanismo na nagbabago ng direksyon nang walang manu-manong paghawak.

 Ang panel ay pagkatapos ay awtomatikong ibabalik sa dulo ng pagpapakain ng gilid ng banding machine, na bumubuo ng isang closed-loop na operasyon ng "Edge Banding → Return → Re-edge banding".

 Ang isang solong manggagawa ay maaaring magpatakbo ng isang gilid ng banding machine upang makumpleto ang multi-edge banding, binabawasan ang mga gastos sa paggawa ng higit sa 60%.

2. Proteksyon ng Stable Panel:

  Ang wear-resistant at non-slip belts (hal., PU material) ay ginagamit bilang daluyan ng conveying. Pinagsama sa mga pressure rollers at gabay na mga baffles, ang mga panel ay pantay na nabibigyang diin at tumatakbo nang matatag sa panahon ng paghahatid.

  Pinipigilan nito ang mga pagbangga sa gilid at mga gasgas sa ibabaw na dulot ng manu-manong paghawak, ginagawa itong partikular na angkop para sa mga marupok na ibabaw tulad ng mga panel ng pintuan ng alagang hayop at mga panel ng film film.

3. Flexible Adaptation sa Mga Pangangailangan sa Produksyon:

  Sinusuportahan nito ang pagsasaayos ng bilis mula 0 hanggang 1000 mm/min, na maaaring tumpak na maitugma sa ritmo ng pagproseso ng gilid ng banding machine.

  Sa pamamagitan ng modular na disenyo, maaari itong umangkop sa mga panel na may kapal na 3-50 mm at isang maximum na sukat na 2.4m × 1.2m.

  Bilang karagdagan, maaari itong ipasadya sa "U-shaped", "L-shaped", at iba pang mga layout upang magkasya sa iba't ibang mga puwang sa pagawaan.

4. Koneksyon sa mga awtomatikong linya ng produksyon:

  Maaari itong maiugnay sa maraming mga makina ng banding machine, mga sentro ng machining ng CNC, o awtomatikong pag -load ng mga makina upang makabuo ng isang ganap na awtomatikong linya ng produksyon na sumasaklaw sa "pagputol ng panel → gilid banding → pagbabarena".

  Ang ilang mga high-end na modelo ay sumusuporta sa koneksyon sa mga sistema ng MES, na nagpapagana ng real-time na pagsubaybay sa paghahatid ng bilis at dami ng panel para sa mas madaling pamamahala ng produksyon.

Mga Eksena sa Application: Tumutuon sa mga pangunahing pangangailangan ng "multi-edge banding"

Ang application ng linya ng pagbabalik ng sinturon ay lubos na puro sa mga senaryo sa pagproseso na nangangailangan ng multi-edge banding, na ginagawa itong isang "mahahalagang kagamitan" para sa paggawa ng kasangkapan:

1. Multi-edge banding na may isang solong gilid banding machine:

  Kapag ginamit gamit ang isang ganap na awtomatikong gilid banding machine upang makumpleto ang 2-4 na mga proseso ng banding para sa mga panel (hal.

  Ang panel ay ibabalik ng linya ng pagbabalik ng sinturon pagkatapos ng unang gilid ng banding. Kailangan lamang ayusin ng mga manggagawa ang direksyon ng panel upang simulan ang pangalawang gilid ng banding, na walang manu -manong paghawak na kinakailangan sa buong proseso.

2. Awtomatikong produksiyon na may link na multi-equipment:

  Sa mga pabrika ng high-end, nag-uugnay ito sa dalawang gilid ng banding machine upang makabuo ng isang "dual-machine line"-ang isang makina ay may pananagutan sa pag-banding sa mahabang panig ng mga panel,

  at ang iba pa para sa mga maikling panig. Ang linya ng pagbabalik ng sinturon ay nagsasagawa ng intermediate transfer, na nagpapagana ng hindi pinoproseso ng "isang beses na pag-load, apat na gilid na banding".

3. Mahusay na Paghahatid ng Mga Malaking Panel ng Laki:

  Para sa mga malalaking laki ng mga panel tulad ng mga panel ng pintuan ng wardrobe at mga panel ng TV cabinet, ang coordinated conveying ng maraming sinturon ay pinipigilan ang mga panel mula sa sagging at deforming.

  Pinagsama sa mga seksyon na nagbibigay ng slope at mga pantulong na roller, tinitiyak nito ang matatag na pagbabalik ng mga malalaking panel nang walang pinsala.
